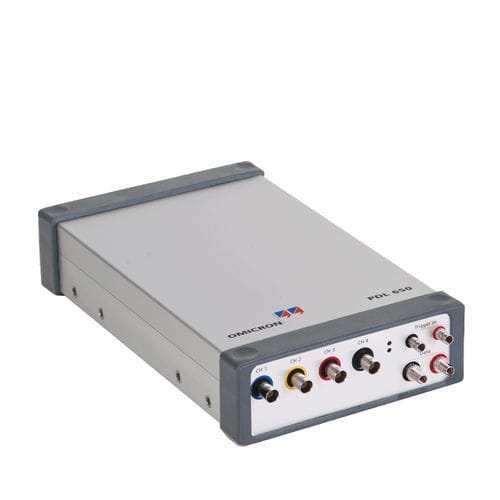

Instrument de mesure de décharge partielle PDL 650

acoustiquede transformateur

Localisation acoustique des décharges partielles dans les transformateurs de puissance Localisation les défauts d’isolation Le PDL 650 est un système de localisation acoustique de décharges partielles (DP) permettant de localiser avec précision les défauts d’isolation au sein des transformateurs de puissance. Les défauts d’isolation produisent déjà très tôt des décharges partielles mesurables, qui émettent simultanément des signaux électriques et acoustiques. Le PDL 650 mesure les signaux acoustiques à l’aide de plusieurs capteurs installés sur la cuve du transformateur. Localisation innovante des défauts Le logiciel PDL 650 utilise la différence de temps des signaux reçus de tous les capteurs acoustiques pour déterminer l’emplacement d’un défaut d’isolation dans le transformateur. Les coordonnées de la localisation du défaut sont illustrées sur une représentation 3D du transformateur. Ces informations permettent aux utilisateurs d’agir rapidement et de prendre les mesures de maintenance nécessaires pour éviter les pannes. Caractéristiques essentielles - Efficace car les réparations et les pièces détachées requises sont prévisibles lorsque la localisation d’une défaillance est connue - Création aisée de rapports et d’enregistrements - Sécurité de l’opérateur garantie par un isolement galvanique le protégeant de la haute tension - Pratique et maniable du fait de sa légèreté, sa compacité et son alimentation par batterie
