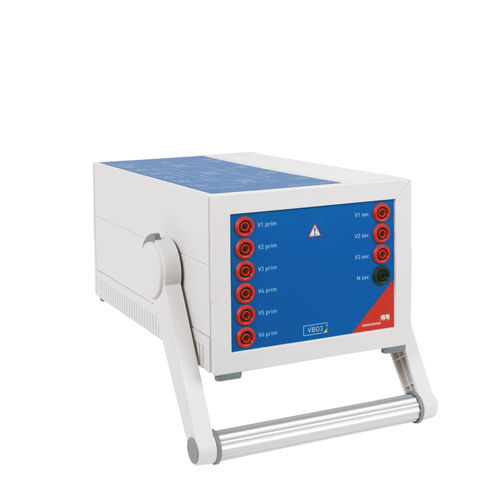

Transformateur triphasé VBO3

de tensionde paillassede test

Transformateur de tension triphasé Le VBO3 est un transformateur de tension triphasé doté d’un rapport de transformation de 1:2 et qui étend la plage d’application d’un CMC jusqu’à 600 V (L-N). Les principaux domaines d’application sont les tests dans des centrales d’énergies renouvelables et des réseaux industriels où le niveau de tension est de 400 V (L-N) [690 V L-L]. Le transformateur est conçu pour une fréquence nominale de 50/60 Hz, la tension secondaire dépend de la charge. Pour une précision optimale, la tension secondaire doit être mesurée en charge avant la réalisation des tests. Le rapport de transformation ainsi déterminé peut être saisi en tant que paramètre dans la configuration matérielle du logiciel OMICRON Test Universe. Cela permet d’utiliser directement les valeurs secondaires dans Test Universe. Avec un CMC 430 (6 x 150 V), on peut également obtenir 3 x 600 V avec point neutre à l’aide des deux triplets de tension. Caractéristiques techniques Puissance nominale : 33 VA par phase Poids : 6,3 kg Dimensions sans la poignée : 160 mm x 125 mm x 260 mm Température de fonctionnement : -25 °C à +50 °C
