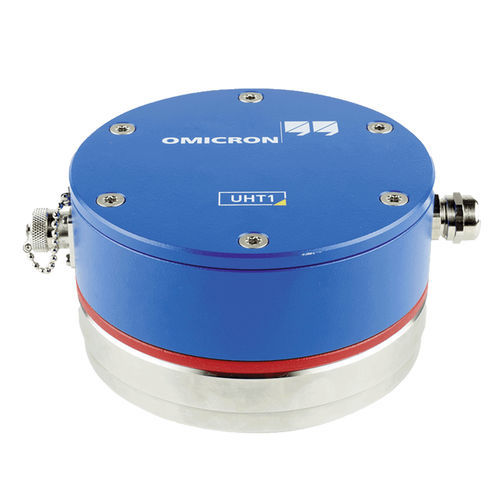

Équipement de test de décharge partielle UHT1

automatiquede transformateuracoustique

Capteur UHF à opercule Mesure des décharges partielles à l’intérieur des transformateurs de puissance L’UHT1 est un capteur UHF à opercule qui mesure les décharges partielles (DP) à l’intérieur des cuves des transformateurs à isolation huile-papier qui ne sont pas équipés d’une vanne de vidange d’huile pour un capteur UVS 610. Il est installé de façon permanente à la surface de la cuve du transformateur et vous fournit un milieu diélectrique étanche à l’huile et perméable aux ondes électromagnétiques. Le capteur UHT1 mesure les DP dans la plage des ultra-hautes fréquences (UHF), ce qui permet de supprimer les interférences externes, comme l’effet couronne sur les lignes haute tension. Déclenchement des mesures acoustiques de DP Les mesures électromagnétiques du capteur peuvent également être utilisées pour déclencher les mesures acoustiques de DP utilisées dans la localisation de DP. L’emplacement et le nombre de capteurs UHT1 installés sur un transformateur dépendent de l’application de mesure. L’installation de plusieurs capteurs UHT1 augmente considérablement la sensibilité de détection des DP. Caractéristiques essentielles - Installation permanente à la surface des cuves des transformateurs de puissance - Milieu diélectrique étanche à l’huile et perméable aux ondes électromagnétiques - Découplage des signaux de DP de l’intérieur des transformateurs de puissance dans la plage des UHF - Suppression des interférences externes, comme l’effet couronne - Utilisation possible comme source de déclenchement de mesures acoustiques de DP
