Logiciel de visualisation SVScout

de mesurede testde calcul

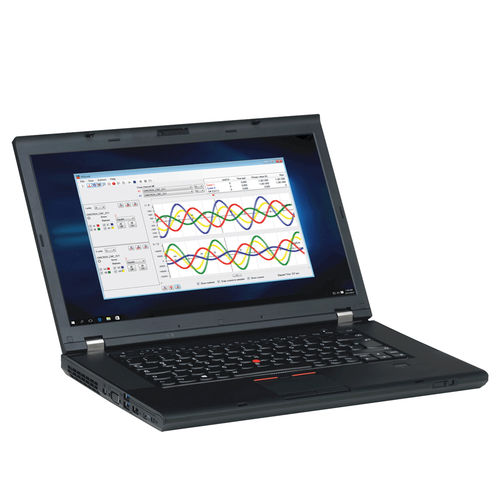

Logiciel de visualisation de valeurs échantillonnées CEI 61850 SVScout est un outil de mesure et de test pour les techniciens de protection et les développeurs d’IED travaillant avec des valeurs échantillonnées CEI 61850. SVScout s’abonne aux flux de valeurs échantillonnées à partir d’une ou plusieurs « merging units » et affiche les formes d’ondes des tensions et courants primaires dans une vue Oscilloscope. SVScout prend en charge les valeurs échantillonnées selon les directives de mise en œuvre de l’UCA International Users Group avec 80 ou 256 échantillons par cycle et selon les ensembles de données recommandés par la norme CEI 61869-9. Le fonctionnement de SVScout couvre de nombreuses tâches allant du simple affichage des flux de valeurs échantillonnées à la recherche détaillée des qualités de fonctionnement d’une « merging unit ». Par exemple, le logiciel peut être utilisé pour mettre en service, tester et développer des « merging units ». Caractéristiques essentielles - Recherche simultanée de plusieurs flux de valeurs échantillonnées CEI 61850 - Prise en charge de la norme 9-2LE établie avec 80 et 256 échantillons par cycle - Calcul des valeurs RMS et des déphasages (phaseurs) - Affichage du diagramme des phaseurs - Enregistrement des valeurs échantillonnées au format COMTRADE - Lecture à partir de la capture - Rapports imprimables résumant les informations essentielles à partir d’une mesure - Informations détaillées sur un flux de valeurs échantillonnées choisi (passages par zéro, valeurs individuelles, etc.) Domaines d’application - Développement de « merging units » - Évaluation de « merging units » - Mise en service de systèmes
