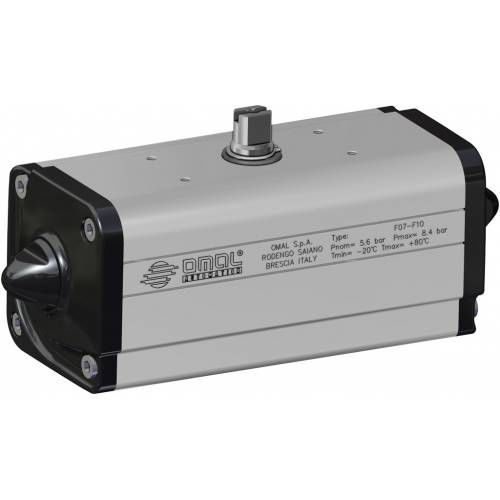

Actionneur de vanne pneumatique DA series

rotatifà pistonà entraînement direct

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension Frottement réduit entre le piston et le vérin Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation 2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC Plus grande résistance aux forces à l’intérieur de l'actionneur 3. Frottement de roulement entre la fente et le piston Réduction du frottement 4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages). Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces Moment de torsion accru en phase d’ouverture et fermeture Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites 5. Vérin laminé Usure moindre des bandes sous tension grâce à la faible rugosité de la surface (0,15 micron Ra) Plan de pose pour électrovannes NAMUR intégré par le DAN15 Ne nécessite aucune embase supplémentaire Processus de production entièrement réalisé chez OMAL Contrôle maximum dans toutes les phases de d’usinage Permet son installation en présence d'un milieu potentiellement explosif
