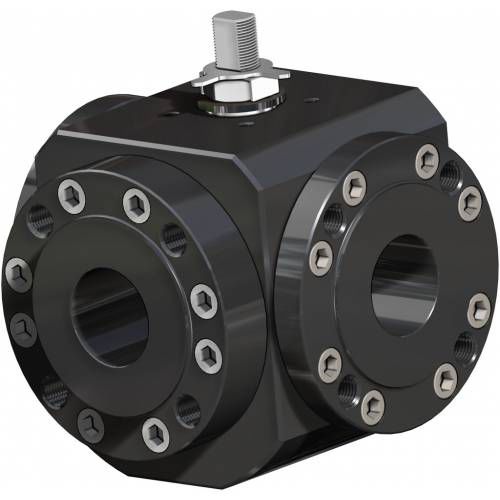

Vanne à boisseau sphérique flottant Magnumà levierde contrôlepour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique flottant
- Actionnement
- à levier
- Fonction
- de contrôle
- Media
- pour l'eau, de pétrole, pour gaz, pour air
- Corps
- à siège souple, en acier au carbone
- Applications
- industrielle, pour l'industrie chimique, pour automobile, pour l'industrie agroalimentaire, pour applications pétrolières, pour l'industrie pharmaceutique, pour l'industrie gazière, pour le traitement des eaux, pour machine-outil, pour applications marines, pour la construction navale, pour l'industrie du papier, pour turbine, pour l'industrie minière, pour ligne d'alimentation électrique
- Nombre de voies
- 3 voies
- Autres caractéristiques
- ISO, standard, SIL 3, ATEX
- DN
Max: 100 mm
(3,937 in)Min: 15 mm
(0,591 in)- Pression
Max: 40 bar
(580,2 psi)Min: 16 bar
(232,1 psi)- Température
Max: 150 °C
(302 °F)Min: -20 °C
(-4 °F)
Description
1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité garantie du contact pendant toute la durée de vie de la vanne
2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague
3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles
RÉALISATION STANDARD
• Boisseau flottant, passage intégral
• Garniture souple pour siège: TFM 1600
• Normes pour brides de raccordement: EN1092-1, ASME B16.5
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en TFM1600
• Étanchéité supplémentaire sur tige avec joint torique FKM
• Tige inéjectable
• Plan de perçage pour actionneur selon ISO 5211
