Vanne à boisseau sphérique Magnum
à levierde contrôlepour l'eau

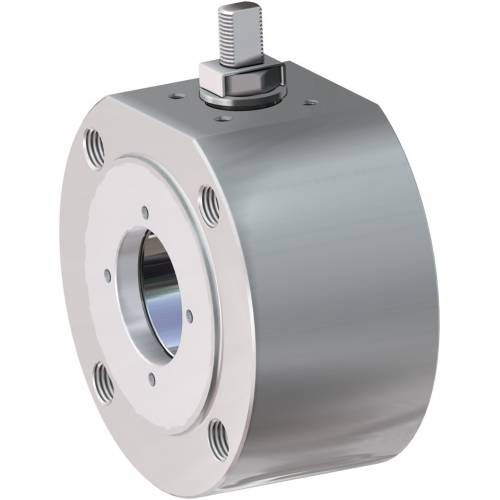

Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau
Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau
Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau - image - 2
Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau - image - 3
Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau - image - 4
Vanne à boisseau sphérique - Magnum - OMAL Spa - à levier / de contrôle / pour l'eau - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Fonction
de contrôle
Media
pour l'eau
Corps
wafer, en inox, en acier au carbone
Applications
pour applications pétrolières, industrielle, pour l'industrie chimique, pour l'industrie agroalimentaire, pour turbine, pour machine-outil, pour la construction navale, pour automobile, de process, pour ligne d'alimentation électrique, pour l'industrie pharmaceutique, pour l'industrie gazière, pour l'industrie du papier, pour le traitement des eaux, pour l'industrie minière, pour applications marines
DN

Min: 15 mm
(0,591 in)

Max: 100 mm
(3,937 in)

Pression

Min: 16 bar
(232,1 psi)

Max: 40 bar
(580,2 psi)

Température

Min: -40 °C
(-40 °F)

Max: 200 °C
(392 °F)

Description

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps) Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées Sécurité du contact garantie pendant toute la durée de vie de la vanne 2. Double bague antifriction Garantit un couple d’actionnement inférieur de la vanne Usure moindre par rapport à la réalisation avec une seule bague 3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique Une étanchéité parfaite est garantie même après un nombre élevé de cycles 4. Rondelles ressort sur l’étanchéité de la tige Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température 5. Étanchéité élastique en graphite Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique Allongement de la durée de vie de la vanne Couple d’actionnement inférieur Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard Garantit une plus grande résistance à la corrosion Plus grande ductilité du matériau
