Vanne à boisseau sphérique ITEM 46 series
à levierpour l'eaupour air

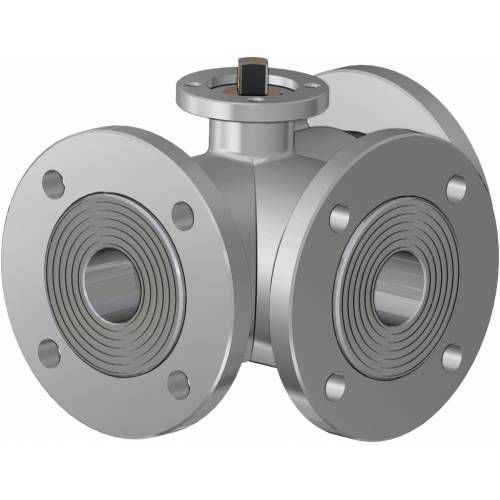

Vanne à boisseau sphérique - ITEM 46 series - OMAL Spa - à levier / pour l'eau / pour air
Vanne à boisseau sphérique - ITEM 46 series - OMAL Spa - à levier / pour l'eau / pour air
Vanne à boisseau sphérique - ITEM 46 series - OMAL Spa - à levier / pour l'eau / pour air - image - 2
Vanne à boisseau sphérique - ITEM 46 series - OMAL Spa - à levier / pour l'eau / pour air - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Media
pour l'eau, pour liquides alimentaires et boissons, pour air
Corps
à bride, en inox, en graphite
Applications
pour applications industrielles, pour l'industrie chimique, pour l'industrie agroalimentaire, pour applications pétrolières, pour l'industrie pharmaceutique, pour machine-outil, pour l'industrie gazière, pour l'industrie du papier, pour turbine, pour le traitement des eaux, pour l'industrie minière, pour applications marines, pour la construction navale, pour ligne d'alimentation électrique
Nombre de voies
3 voies
Autres caractéristiques
ISO, ATEX
DN

Min: 10 mm
(0,394 in)

Max: 100 mm
(3,937 in)

Pression

Min: 16 bar
(232,1 psi)

Max: 40 bar
(580,2 psi)

Température

Min: -20 °C
(-4 °F)

Max: 150 °C
(302 °F)

Description

CARACTÉRISTIQUES GÉNÉRALES: • La vanne est en acier inoxydable 316L. • Brides de raccordement: EN 1092-1 • Avec 4 joints sur le boisseau, elle permet de dévier le flux dans toutes les directions, voir schéma. • Pression de fonctionnement: voir tableau. • Fluide véhiculé: air, eau, liquides alimentaires • Traitement extérieur: polissage. • Tête de vanne selon ISO 5211 • La version à levier n'a pas une tête de vanne selon ISO 5211 et aucun type d'actionneur ne peut être monté. RÉALISATIONS SPÉCIALES SUR DEMANDE: • Brides: Acier galvanisé - ASME B16.5 Classe 150,300 • Garnitures d’étanchéité en: •PTFE chargé de verre, •PTFE chargé de carbone de graphite, •Polyéthylène haute densité. • Pour d'autres applications, veuillez vous adresser à notre bureau technique. CERTIFICATIONS: • Version ATEX conformément à la directive européenne 2014/34/UE • Certificat ATEX sur demande
