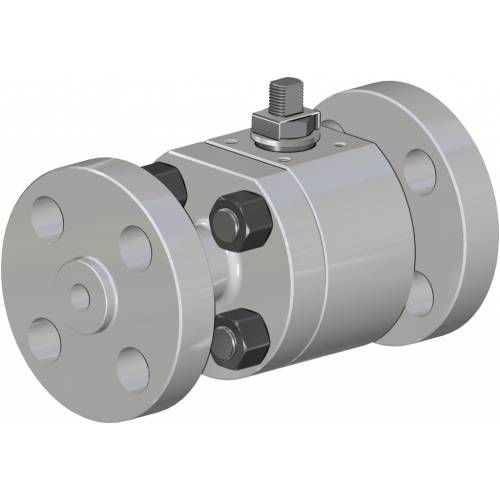

Vanne à boisseau sphérique flottant THOR

à levierde contrôlepour huile

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps) Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées Sécurité du contact garantie pendant toute la durée de vie de la vanne 2. Double bague antifriction Garantit un couple d’actionnement inférieur de la vanne Usure moindre par rapport à la réalisation avec une seule bague 3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique Une étanchéité parfaite est garantie même après un nombre élevé de cycles 4. Rondelles ressort sur l’étanchéité de la tige Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température 5. Étanchéité élastique en graphite Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique Allongement de la durée de vie de la vanne Couple d’actionnement inférieur RÉALISATION STANDARD • Boisseau flottant, passage intégral • Garniture souple pour siège: DEVLON • Normes pour les brides de raccordement ASME B16.5 • Écartement: ANSI B16.10 • Température de fonctionnement, voir diagramme de pression de température • Classe de pression: ANSI 900-1500
