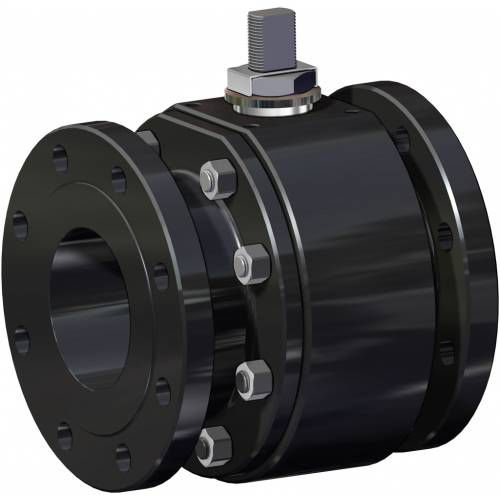

Vanne à boisseau sphérique flottant THOR

à levierpour huilede pétrole

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps) Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées Sécurité du contact garantie pendant toute la durée de vie de la vanne 2. Double bague antifriction Garantit un couple d’actionnement inférieur de la vanne Usure moindre par rapport à la réalisation avec une seule bague 3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique Une étanchéité parfaite est garantie même après un nombre élevé de cycles 4. Rondelles ressort sur l’étanchéité de la tige Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température 5. Étanchéité élastique en graphite Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne RÉALISATION STANDARD • Boisseau flottant, passage intégral. Disponibilité de versions à passage réduit. • Garniture souple pour siège TFM 1600 • Normes pour les brides de raccordement EN 1092-1; ASME B16.5 • Températures de fonctionnement voir diagramme de pression température • Classe d'étanchéité: EN12266-1 taux de fuite A
