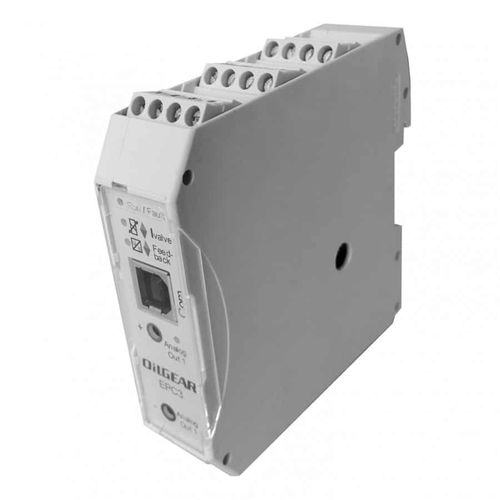

Carte contrôleur USB EPC3

Construit sur le succès des modèles précédents, l'EPC3 est la troisième génération de la ligne de produits EPC (Electronic Pump Control) d'Oilgear. Le modèle EPC3 est un micro-contrôleur conçu pour les pompes et les valves hydrauliques servo-opérées. Entièrement programmable, l'EPC3 ne nécessite aucun câble propriétaire. Une entrée USB standard facilite la programmation et le réglage Détails du produit Avec l'EPC3, un seul axe de commande utilise une puissance amplifiée pour piloter des pompes et des vannes commandées par VS, VV et VM. La configuration de base du contrôleur de pompe permet des réponses en boucle fermée pour la position de la course et le retour de pression. Avec une variété d'options d'entrée, l'EPC3 offre une grande flexibilité pour le contrôle des pompes. L'utilisation d'un signal de sortie numérique permet de sélectionner dynamiquement deux programmes de fonction indépendants. Cette option de sortie permet également un diagnostic simple ou un signal de chien de garde. Ces cartes de contrôleur d'amplificateur comprennent également trois entrées analogiques à usage général. Elles permettent de recevoir des signaux de commande et de retour de pression, notamment ±10 VDC, 0 à 20 mA ou 4 à 20 mA. Une entrée analogique supplémentaire est un dispositif de retour de course LVDT à réglage fin dédié. Le module permet deux signaux de sortie programmables à faible puissance. L'EPC3 est configuré en affectant l'un des 12 programmes de fonction intégrés à chacun des deux blocs de programme. En général, la sortie des programmes de fonction est ensuite transmise au contrôleur de pompe interne. Celui-ci, à son tour, fournit la commande de la vanne. Lorsque toutes les fonctions sont utilisées, il est possible d'utiliser jusqu'à trois algorithmes de contrôle proportionnel et intégral (PI) indépendants en boucle fermée. La plupart des programmes de fonctions fournissent un algorithme de contrôle en boucle fermée pour la pression ou la course. L'EPC3 peut être configuré à la fois pour la course et la puissance.
