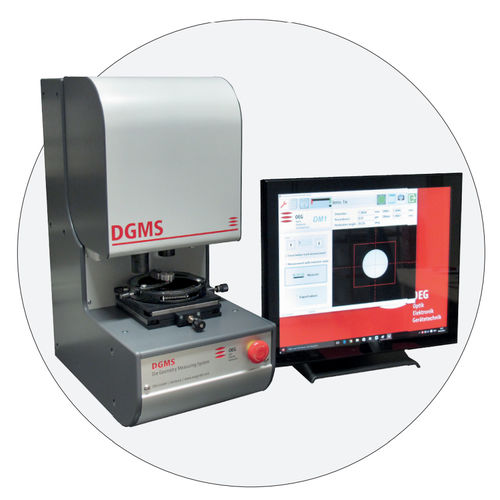

Système de mesure de diamètre DGMS

d'anglede fil métallique

Système de mesure du diamètre, de l'arrondi et de l'angle de réduction des filières de tréfilage Le DGMS est un système de mesure pour Matrices de dessin, matrices d'émaillage, matrices profilées, fils, fils, fils et tiges profilés. Le DGMS est conçu de façon modulaire. Il s'agit d'un système de base qui peut être complété par plusieurs modules matériels et logiciels supplémentaires. La mesure est effectuée optiquement à l'aide d'un traitement d'image. Chaque système DGMS est équipé de deux objectifs. En fonction de la plage de diamètres à couvrir, les combinaisons typiques sont 0,4x et 4x et 4x ou 1x et 10x. Le système de base est un instrument de mesure entièrement équipé, prêt à l'emploi. Il fournit les fonctions de mesure standard suivantes : -Diamètre et arrondi des matrices d'étirage et d'émaillage -zone de perçage des matrices d'étirage et des matrices d'émaillage Les fonctions de mesure suivantes peuvent être ajoutées à l'aide de modules matériels et logiciels supplémentaires en option : -Angle de réduction des matrices d'étirage -Diamètre et arrondi des fils -Paramètres des matrices, des fils et des tiges profilés.
