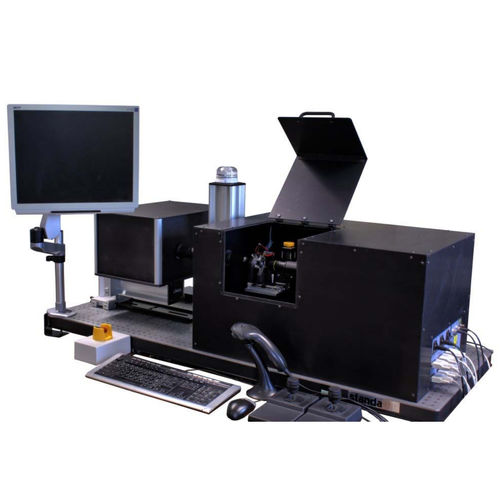

Appareil de test électro-optique MTF MASTER IIT

Le MAÎTRE IIT de MTF a été particulièrement conçu pour classifier la qualité de représentation des tubes d'intensificateur d'image par les critères objectifs du MTF (fonction de transfert de modulation). Le MAÎTRE IIT de MTF a été particulièrement conçu pour classifier la qualité des tubes d'intensificateur d'image par les critères objectifs du MTF (fonction de transfert de modulation). Un objet (croix de cheveux) est projeté avec la résolution et l'intensité de la lumière définies sur la photocathode de l'IIT. L'image de cet objet sur l'écran d'IIT est évaluée par l'aide d'un système à traitement d'images de haute résolution et d'un logiciel s'accordant. Le MAÎTRE IIT de MTF exécute automatique, mesure commandée de logiciel de MTF sur différentes positions sur l'écran d'IIT, utilisant 6 haches motorisées. Chacune des 6 haches motorisées a une résolution de 1µm. En mode d'ajustement, elles sont commandées par la manette. En mode de mesure, elles sont automatiques déplacé et logiciel commandées. Le MTF-MASTER IIT se compose de 4 composantes principales : • Unité d'illumination avec l'intensité commandée sans interruption réglable et de logiciel de la lumière • générateur d'objet avec le réticule et l'optique de haute résolution de projection • Unité d'IIT-support (3 haches commandées motorisées de logiciel) avec l'approvisionnement d'alimentation CC réglable (bas et à haute tension) • Analysant l'unité (microscope de mesure avec l'objectif de LWD, 3 haches commandées motorisées de logiciel) MTF-exactitude : ±0.04 Répétabilité de MTF : ±0.02 Direction de mesure : Horizontal/verticale Principe de mesure : Évaluation d'image d'un bord ou d'une ligne /sagittal tangentiel Plage de fréquence : 0 ..... 200 lp/mm
