Module maître de réseau CT-5314

déportéespour automate programmablede tension

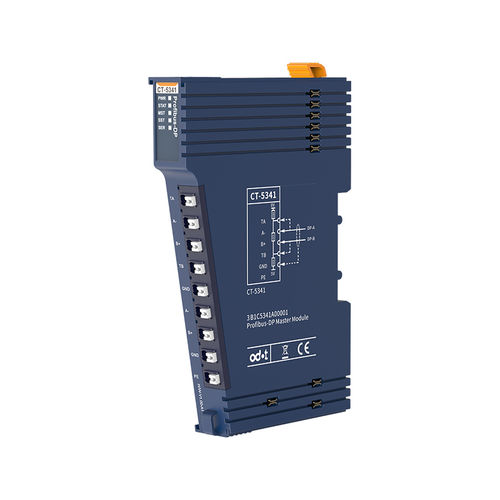

CT-5341 Module maître Profibus DP 1 Description du module Le module maître Profibus-DP prend en charge 1 interface DP, le protocole standard PROFIBUS-DP V0/V1 et le mode de travail maître Profibus-DP. En combinaison avec le module adaptateur, le protocole Profibus-DP peut être converti en d'autres protocoles, tels que ModbusTCP, Profinet, EtherCAT, Ethernet/IP, etc. Lors de l'utilisation du module, il est nécessaire de configurer les instructions de lecture et d'écriture des données de processus, les instructions de diagnostic, les informations de configuration et les paramètres de configuration du bus Profibus-DP dans le logiciel IO Config. Tous les appareils esclaves qui prennent en charge le protocole Profibus-DP peuvent utiliser ce module pour réaliser l'interconnexion avec l'automate supérieur ou l'ordinateur supérieur. Tels que : PLC, DCS, IO à distance, onduleur, dispositif de protection de démarrage de moteur, appareils électriques haute et basse tension intelligents, dispositif de mesure de puissance, équipement et instruments de mesure de champ intelligents, etc. Remarque : lorsque le module maître DP est configuré avec le logiciel DP Config, il doit être connecté à un câble de port série séparé, et l'interface se trouve sur le côté du module. Paramètres généraux Alimentation - Max.200mA@5.0VDC Isolation - Paire torsadée de communication DP et tension d'isolation de l'alimentation du système : AC 500V Paire torsadée de communication DP avec PE tension d'isolation : AC 500V Câblage Diamètre du fil - Max : AWG 18 Diamètre de fil - Max : AWG 24 Installation : - Rail DIN 35 mm Taille : 115*14*75mm Poids - 62g
