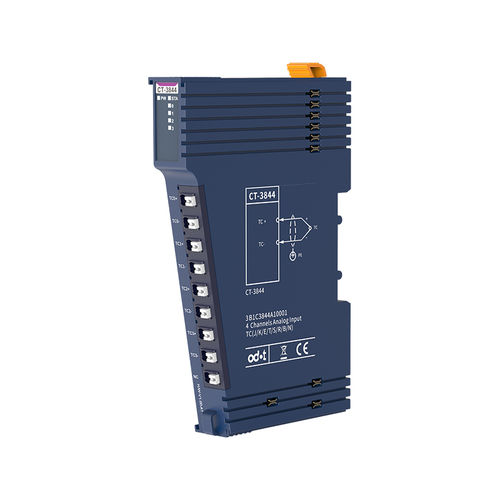

Module d'entrée analogique CT-3844

CANopenModbusPROFIBUS-DP

CT-3844 4 canaux Entrée analogique, types thermocouple (TC-J/K/E/T/S/R/B/N) (filtre réglable) Caractéristiques du module ◆ Le module prend en charge l'acquisition de signaux de thermocouple à 4 canaux ◆ Le module est équipé de 4 indicateurs LED analogiques ◆ Le module supporte 9 types de mesure de température de thermocouple conventionnel ◆ Le bus interne du module et l'entrée de champ adoptent une isolation magnétique ◆ Le canal d'entrée du module prend en charge la protection contre les surtensions TVS résolution ADC 24 bits (type Σ-δ) ◆ Le module prend en charge les paramètres de filtrage réglables Paramètres généraux Alimentation - Max.50mA@5.0Vdc Isolation - E/S vers bus interne : isolation magnétique (2.5KVrms) Alimentation de terrain - Non utilisée Câblage - Max. 18 AWG Type de montage - 35mmDIN-Rail Taille - 115*14*75mm Poids - 65g Spécification de l'environnement Température de fonctionnement de l'installation horizontale - -35℃~70℃ Température de fonctionnement de l'installation verticale - -35℃~60℃ Humidité relative - < 95%RH (sans condensation) Température de stockage - -40℃~85℃ Humidité de stockage - < 95 %HR (sans condensation) Température de test de fabrication - -40℃~75℃ Indice de protection contre les agressions - IP20 Paramètres d'entrée Nombre de canaux - 4 canaux Indicateur LED - 4 indicateurs LED d'entrée Type de capteur - Thermocouples de type J / K/ E / T / S / R / B / N Précision d'acquisition - ±0,3 % de la pleine échelle，@25℃ ±0.5% pleine échelle，@-40~70℃ Taux d'échantillonnage - 70ms/4 canaux Classe de filtre - Réglable Plage de mesure ℃ - Type J - -210~1200℃ - Type K - -270~1370℃ - Type E - -270~1000℃ - Type T - -270~400℃ - Type S - -50~1760℃ - Type R - -50~1760℃ - Type B - 0~1820℃ - Type N - -270~1300℃ Format des données - Entier signé 16 bits (Integer)
