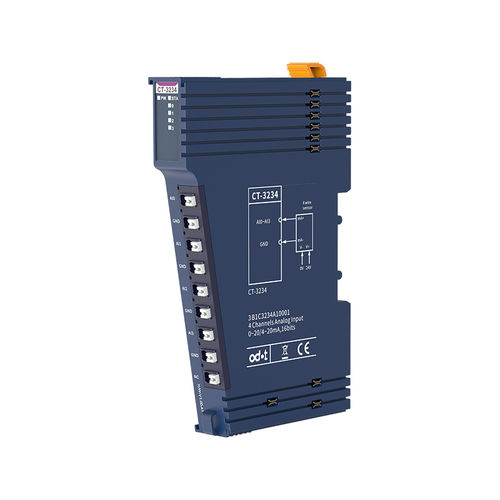

Module d'entrée analogique CT-3234
CANopenModbusPROFIBUS

module d'entrée analogique
module d'entrée analogique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de signal
analogique
Bus
RS-485, Modbus RTU, Modbus TCP, Ethernet, RS485, Modbus, CANopen, EtherCAT, ProfiNet, PROFIBUS, CC-Link, PROFIBUS-DP
Nombre d'entrées/sorties
4 canaux, à 4 entrées analogiques
Type
déportées, de réseau
Applications
de courant, pour thermocouple, d'automatisation, de température, pour automate programmable, pour RTD, pour jauge de contrainte, pour capteur
Montage
sur rail DIN
Autres caractéristiques
compact, flexible, IP20

Description

CT-3234 4 canaux d'entrée analogique /0&4-20mA/15-bit single-ended Caractéristiques du module ◆ Le module prend en charge l'acquisition de signaux de courant à 4 canaux. ◆ Le module peut être configuré pour l'acquisition de signaux de courant 0-20mA ou 4-20mA. ◆ Le module prend en charge l'entrée de capteur de courant à 2 fils (sortie sans boucle, une alimentation externe est nécessaire) ou à 4 fils. ◆ Le bus interne du module et l'entrée de champ adoptent une isolation magnétique. ◆ Le canal d'entrée du module est connecté au capteur de sortie de courant à signal analogique actif sur le terrain. ◆ Le canal du module est équipé d'une protection contre les surtensions TVS. Paramètres généraux Alimentation - Max.65mA@5.0VDC Isolation - E/S vers bus interne : isolation magnétique (2,5KVrms) Isolation de l'alimentation : DC-DC Câblage - Max : AWG 18 Min : AWG 24 Installation - Rail DIN 35 mm Taille - 115*14*75mm Poids - 65g Résistance aux vibrations - Conforme aux normes IEC 61131-2 et EC 60068-2-6 Résistance aux chocs - Conforme aux normes IEC 61131-2 et IEC 60068-2-27 Performance CEM - Conforme aux normes IEC 61131-2 et IEC 61000-4 Paramètres environnementaux Température de fonctionnement de l'installation horizontale - -35℃~70℃ Température de fonctionnement de l'installation verticale - -35℃~60℃ Humidité relative - < 95%RH (sans condensation) Température de stockage - -40℃~85℃ Humidité de stockage - < 95%RH (sans condensation) Température de test de fabrication - -40℃~75℃ Indice de protection contre les agressions - IP20 Paramètres d'entrée Nombre de canaux - 4 canaux Indicateur LED - 4 indicateurs LED d'état des canaux Plage d'entrée - Maximum : 0 ~ 23,5 mA Rapport de résolution - 15 bits Précision d'acquisition - ±0,3 % de la plage totale, @25℃ - ±0,5 % de la plage totale, @-20~70℃ Taux d'échantillonnage - 6ms / 4 canaux (niveau de filtre 0) Format des données - Entier signé 16 bits

---
