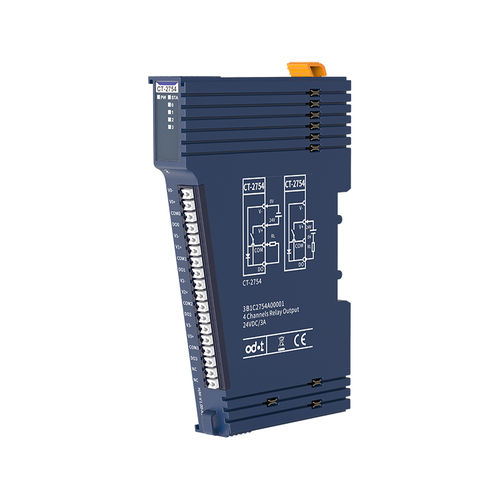

Module de sortie numérique CT-2754

CANopenModbusPROFIBUS

CT-2754 Sortie relais 4 canaux, 3A/30VDC/90W 1Caractéristiques du module ◆ Sortie relais 4 canaux normalement activée ◆ 4 indicateurs LED de canal ◆ Faible résistance à l'enclenchement (≤100mΩ) ◆ Avec isolation entre les canaux ◆ Unidirectionnel intégré (diode de roue libre) FWD, circuit RC intégré ◆ Possibilité de connecter des charges résistives et inductives Paramètres généraux Consommation électrique - Max.150mA@5.0VDC Isolation - Tension d'isolation de l'E/S au bus interne : AC 500V Tension d'isolation entre les canaux : 500V AC Alimentation de terrain - Non utilisée Câblage - Max : AWG 18 Min : AWG 24 Installation - Rail DIN 35 mm Taille - 115*14*75mm Poids - 65g Résistance aux vibrations - Conforme aux normes IEC 61131-2 et EC 60068-2-6 Résistance aux chocs - Conforme aux normes IEC 61131-2 et IEC 60068-2-27 Performance CEM - Conforme aux normes IEC 61131-2 et IEC 61000-4 Spécification de l'environnement Température de fonctionnement de l'installation horizontale - -35℃~70℃ Température de fonctionnement de l'installation verticale - -35℃~60℃ Humidité relative - < 95%RH (sans condensation) Température de stockage - -40℃~85℃ Humidité de stockage - < 95%RH (sans condensation) Température de test de fabrication - -40℃~75℃ Indice de protection contre les agressions - IP20 Paramètres de sortie Numéro de canal - Sortie relais à 4 canaux normalement activée Indicateur LED - Sortie 4 canaux Indicateur LED Courant de commutation max. Courant de commutation - Charge résistive：3A Charge inductive：2A Tension de commutation max. Tension de commutation - 30VDC Puissance de commutation max. Puissance de commutation - 90W Fréquence de commutation - Charge résistive：Max 2Hz Charge inductive：Max 0.5Hz Résistance de contact - ≤100mΩ Délai de sortie - ON à OFF:Max.10ms OFF à ON:Max.10ms Endurance mécanique - 2x107 Endurance électrique - 1x105 Vibration - 10Hz~55Hz 1.5mm Double amplitude de vibration Impact - Stabilité：98m/s2 Résistance：980m/s2
