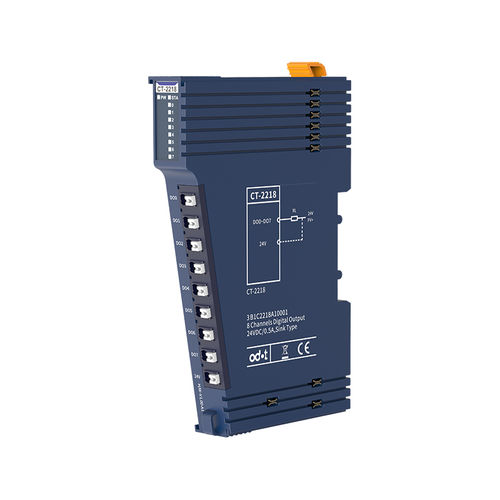

Caractéristiques du module
◆Le module supporte une sortie numérique à 8 canaux, la tension de sortie est de 0VDC et le niveau bas de sortie est valide.
◆Le module peut piloter des équipements de terrain (relais, électrovanne, etc.).
le bus interne du module et la sortie de terrain sont isolés par un optocoupleur.
◆Le module est équipé d'un indicateur LED pour 8 canaux de sortie numérique.
◆Le module a les fonctions d'arrêt thermique et de protection contre les courts-circuits.
Paramètres généraux
Consommation électrique - Max.64mA@5.0VDC
Isolation - E/S vers bus interne : isolation opto-couple (3KVrms)
Alimentation de terrain - Nominal : 24VDC, Gamme : 20.4-28.8VDC
Câblage - Max : AWG 18
Min : AWG 24
Installation - Rail DIN 35 mm
Taille - 115*14*75mm
Poids - 65g
Résistance aux vibrations - Conforme aux normes IEC 61131-2 et EC 60068-2-6
Résistance aux chocs - Conforme aux normes IEC 61131-2 et IEC 60068-2-27
Performance CEM - Conforme aux normes IEC 61131-2 et IEC 61000-4
Spécification de l'environnement
Température de fonctionnement de l'installation horizontale - -35℃~70℃
Température de fonctionnement de l'installation verticale - -35℃~60℃
Humidité relative - < 95%RH (sans condensation)
Température de stockage - -40℃~85℃
Humidité de stockage - < 95 %HR (sans condensation)
Température de test de fabrication - -40℃~75℃
Indice de protection contre les agressions - IP20
Paramètres de sortie
Nombre de canaux - 8 canaux
Indicateur LED - Indicateur LED de sortie 8 canaux
Courant nominal - Sortie d'un seul canal:Max. 1000mA
Sortie totale du module : Max. 4A/8 canaux
Courant de fuite - Valeur maximale:3uA
Impédance de sortie - < 200mΩ
Délai de sortie - OFF à ON:Max.50us
ON à OFF:Max.300us
Fonction de protection - Arrêt en cas de surchauffe : valeur typique 135℃
Protection contre les surintensités : valeur typique 3A
Protection contre les courts-circuits : Prise en charge
Type de charge - Utilisation générale et Résistive, service pilote
---
