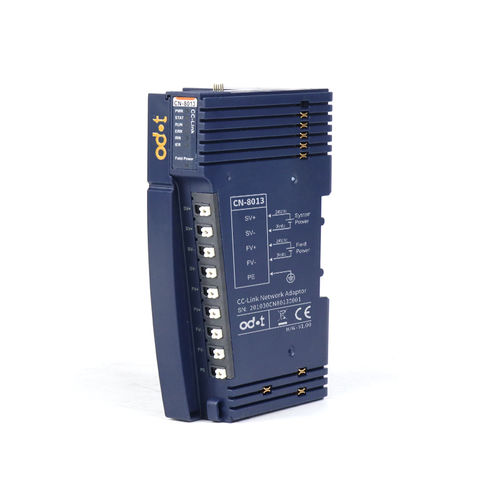

Module E/S numérique CN-8013

analogiqueCC-Linkà 16 E/S

CN-8013 Adaptateur réseau CC-Link 1 Présentation du module L'adaptateur réseau CC-Link CN-8013 prend en charge la communication CC-Link Ver.2 standard et peut surveiller l'état de la communication des modules E/S en temps réel et peut surveiller l'état de la communication des modules IO en temps réel Paramètres techniques Paramètres matériels de l'adaptateur Puissance du système：Nominal :24Vdc，Range : 19.2～28.8VDC Protection contre l'inversion : OUI Consommation électrique：110mA@24Vdc Courant d'alimentation du bus interne：Max： 2,5A@5Vdc Isolation：Isolation entre l'alimentation du système et l'alimentation du champ Alimentation：Nominal:24Vdc, Gamme:19.2～28.8VDC Courant d'alimentation de terrain：Max. DC 8A Modules IO pris en charge：32pcs Câblage：Max.1.5mm²(AWG 16) Type de montage：35mm Rail DIN Taille：115*51.5*75mm Poids：130g Spécification de l'environnement Température de fonctionnement：-40~85℃ Humidité de fonctionnement：5%-95% (sans condensation) Classe de protection：IP20 Paramètres CC-Link Protocole CC-Link Ver.2 Type de station Station de dispositif à distance Nombre de stations logiques Logiques occupées 1, 2, 3, 4 Configuration de boucle étendue 1 fois, 2 fois, 4 fois, 8 fois Capacité de données E/S Capacité RX/RY（ bit） max. 896 Capacité RWr/RWw（ word） (mot) max. 128 Vitesse de transmission 156K/625K/2.5M/5M/10Mbps Station de nœud (n° de station) 1~64 (configuration du commutateur DIP)， lorsque le commutateur DIP n'est pas 1~64, le numéro de station obligatoire est 1. Interface Borne à vis à 5 broches Longueur de bus max. 1200m（ 156kbps） Résistance du terminal 120ohm
