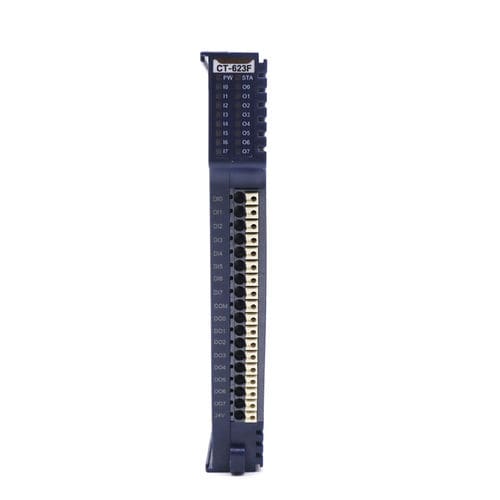

Module E/S numérique CT-623F

analogiqueCANopenEthernet

CT-623F : entrée numérique à 8 canaux /24VDC/ type source ou puits & sortie numérique à 8 canaux /24VDC/ type source Caractéristiques du module ◆ Le module prend en charge l'entrée numérique à 8 canaux et prend en charge l'entrée bidirectionnelle de type source et de type puits. La tension d'entrée est de 0V/24VDC. ◆ Le module prend en charge la sortie numérique à 8 canaux, la sortie de haut niveau valide et la tension de sortie est de 24 VCC. ◆ Le canal d'entrée du module peut collecter le signal de sortie numérique de l'équipement de terrain. (contact sec ou sortie active) ◆ Le canal d'entrée du module peut être connecté au capteur numérique 2 fils ou 3 fils. ◆ Le canal d'entrée du module prend en charge un compteur de 32 bits pour chaque canal, la fréquence de comptage étant < 200Hz. ◆ Le canal d'entrée du module supporte la fonction de maintenance du signal, et le temps de maintenance peut être réglé. ◆ Le canal d'entrée du module peut régler le temps de filtrage de l'entrée du signal numérique et l'ordre de transfert des octets du compteur. ◆ Le canal d'entrée du module peut régler indépendamment le mode et le sens de comptage. ◆ Le canal de sortie du module peut piloter l'équipement de terrain (relais, électrovanne, etc.) ◆ Le canal de sortie du module est équipé de fonctions de protection contre les courts-circuits, les arrêts thermiques et les surtensions. ◆ Le bus interne du module et l'entrée et la sortie du champ utilisent une isolation par optocoupleur. ◆ Le module est doté de 16 canaux d'entrée et de sortie numériques à voyant DEL. Paramètres techniques Paramètres généraux Puissance：Max.85mA@5.0Vdc Isolation - E/S vers bus interne : opto-coupleur (3KVrms) Puissance de champ：Nominal voltage : 24Vdc Plage d'entrée : 19,2～28,8VDC Câblage：Câblage E/S : Max.1.5mm²(AWG 16) Installation：35mm Rail DIN taille：115*14*75mm Poids：65g
