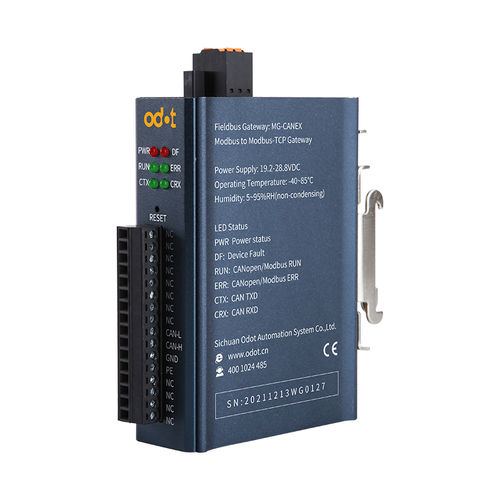

Convertisseur de protocole MG-CANEX

de communicationModbusCANopen

Convertisseur de protocole MG-CANEX Convertisseur de protocole CANopen vers Modbus TCP MG-CANEX est un convertisseur de protocole CANopen vers Modbus TCP. L'appareil joue le rôle de maître dans le réseau CANopen et peut être connecté aux appareils esclaves CANopen standard. La transmission de données prend en charge PDO, SDO, et le contrôle d'erreur prend en charge Heartbeat. Il prend en charge l'envoi de messages synchrones et asynchrones. En tant que serveur TCP dans le réseau Modbus TCP, l'appareil peut être accédé par 5 clients TCP en même temps, et il peut être connecté à un contrôleur PLC et à divers types de logiciels de configuration. Paramètres techniques Veuillez utiliser ce produit dans les limites de ses paramètres afin d'obtenir de meilleures performances. Paramètres environnementaux Température de travail : -40~85℃/-20~70℃ en option Température de stockage : -45~125℃ Humidité de travail： 5%~95% （ Pas de condensation ) Paramètres de l'alimentation électrique Nombre de ports d'alimentation： 1 voie Plage de tension d'entrée： 19,2～28,8VDC，3KV tension d'isolation Consommation électrique： Max.110mA@24V Paramètres Ethernet Code de fonction Modbus TCP： 0x01，0x02，0x03，0x04，0x05，0x06，0x0F，0x10 Nombre de ports Ethernet : 2PCs de RJ45，10M，100M débit adaptatif avec fonction de commutation Protocole réseau : ETHERNET，ARP，IP，TCP，ICMP Nombre de connexions TCP : Les cinq plus importantes Magasin de données Modbus : zone 0xxxx（ bobine ）：8192 Bit 1xxxx area（ Discrete input ）：8192 Bit zone 3xxxx（ Registre d'entrée ）：2048 Word zone 4xxxx（ Registre de maintien ）：2048 Word Paramètres CANopen Vitesse de transmission CAN : 10K~1Mbps Protocole CAN : CANopen Nombre d'esclaves pris en charge : 16 stations Fonctions PDO : Prise en charge de la transmission de données TPDO, RPDO Fonctions SDO : Les transferts SDO rapides jusqu'à 4 octets sont pris en charge Contrôle d'erreur : Prise en charge du Heartbeat
