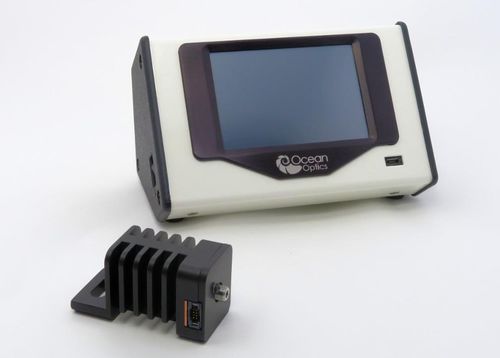

Module contrôleur compact LDC-1C

Le LDC-1C (LED Current Driver Controller) d'Ocean Optics est un pilote et un contrôleur compact à canal unique pour une nouvelle génération de modules de sources lumineuses à LED (LSM). Le LDC-1C est un appareil facile à utiliser, piloté par menu. Il lit automatiquement les informations d'identification et de fonctionnement stockées dans le LSM et se configure de manière appropriée, protégeant ainsi le LSM des dommages potentiels dus à un courant excessif. Le LDC-1C est entièrement autonome ; aucun dispositif d'entrée externe n'est nécessaire pour son fonctionnement. Le LDC-1C peut également être connecté à une source externe telle qu'un générateur de fonctions ou un signal de modulation provenant d'un spectromètre ou d'un autre appareil électronique. Les sections suivantes fournissent des instructions sur le déballage et la configuration de votre contrôleur LDC-1C et de vos LSM. Déballage de l'équipement LED ► Procédure 1. Déballez soigneusement votre contrôleur de LED et le(s) module(s) de lampe. 2. Inspectez l'extérieur des appareils et assurez-vous qu'ils ne sont pas endommagés. N'utilisez pas l'appareil s'il est endommagé. 3. Utilisez cet instrument dans un environnement de laboratoire propre. Composant Description Écran tactile Écran multifonction utilisé à la fois pour l'affichage graphique du courant du LSM et pour fournir une méthode de saisie permettant de sélectionner les fonctions souhaitées. Connecteur micro USB Permet de charger le micrologiciel dans le contrôleur. LSM Votre LDC-1C a été conçu pour fonctionner en toute transparence avec les modules de source lumineuse à LED (LSM) d'Ocean Optics. Le diagramme ci-dessous montre les connecteurs du LSM. Connexion du contrôleur LDC-1C et de la source lumineuse Suivez les étapes ci-dessous pour configurer votre LDC-1C et votre LSM.
