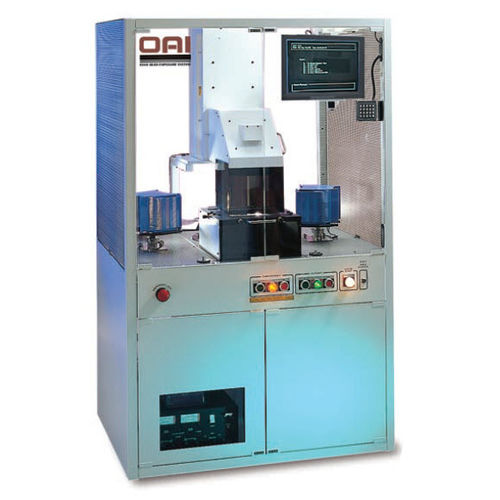

Système d'exposition à flux UV 2000AF

avec dispositif de nettoyage de bords

Les systèmes d'exposition modèle 2000 d'OAI peuvent être configurés soit comme un système d'exposition par cordon (2000SM), soit comme un système d'exposition par inondation (2000AF) ; les deux configurations sont basées sur la plate-forme éprouvée d'OAI, qui a fait ses preuves. Les deux versions du système d'exposition modèle 2000 comprennent une source de lumière UV, une alimentation électrique à intensité réglable et un sous-système de manipulation robotique du substrat. Les sources de lumière UV fournissent des faisceaux à intensité réglable avec des demi-angles de divergence de <2,0%. Les alimentations sont disponibles de 200W à 2 000W. Les capteurs du contrôleur d'intensité sont reliés directement à la source lumineuse pour un contrôle précis de l'intensité. Le système robotique de manipulation des substrats est contrôlé par microprocesseur et peut être programmé pour s'adapter à une grande variété de tailles de substrats. La fonction de masque d'ombre permet à l'utilisateur de dessiner le dessus d'un substrat tout en étant maintenu à proximité immédiate du masque. Avec une séparation de 25 microns, ces systèmes sont capables d'une résolution de 6 microns. Dans la configuration SM, le système d'exposition des bourrelets de bordure offre une méthode rentable pour l'élimination des bourrelets de bordure à l'aide de la technologie standard des masques d'ombre. Le changement de masque et de substrat peut être effectué rapidement et facilement, ce qui ajoute à la polyvalence et au rendement de cet outil de production à grand volume. Dans la configuration AF, le système d'exposition par submersion modèle 2000 est utilisé pour augmenter et/ou améliorer les processus de photolithographie dans les environnements de production et de R&D. Les applications comprennent la stabilisation et la modification de la photoréserve et la mise en place d'un système d'exposition par submersion. Les applications comprennent la stabilisation et la modification des photoréserves, l'inversion d'image et les processus PCM.
