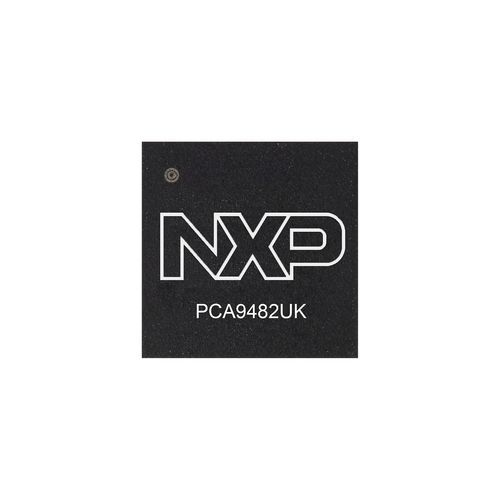

Contrôleur de chargeur de batteries PCA9482

Le PCA9482UK est un convertisseur à capacité commutée hautement intégré avec un OVPFET intégré, destiné à fournir deux fois le courant de sortie pour les applications de charge rapide avec une batterie à un élément. Le dispositif fonctionne en mode de commutation 2:1 avec un rendement très élevé (> 96.5%, à VVOUT = 4 V, IVOUT = 5 A), en mode de commutation 1:2 ou en mode 1:1 avec direction avant et arrière. La puce est proposée dans un boîtier WLCSP de 3,02 mm x 2,72 mm, 6 x 7 bosses, au pas de 0,4 mm. Caractéristiques Caractéristiques principales Condensateur à commutation biphasé pour batterie à cellule unique Mode de fonctionnement multiple : 2:1, 1:2, avant et arrière 1:1 tension d'entrée de 5 V à 10,2 V Courant de sortie max. 7 A courant de sortie FET OVP intégré pour la protection et la régulation Performance de l'appareil rendement > 96,5 % à 5 A Protections Protection contre les surtensions Protection contre les sous-tensions Arrêt thermique Protection contre les courts-circuits au niveau de OVP_OUT et du condensateur volant pendant le démarrage Protection contre les surintensités et les courants inversés Minuterie chien de garde Autres Leader et Follower pour la charge en parallèle 8 canaux 12-bit ADC interface cible I2C-bus 1 Mbit/s Applications Mobile Appareils électroniques portables à chargement direct à haute tension Smartphone Tablette
