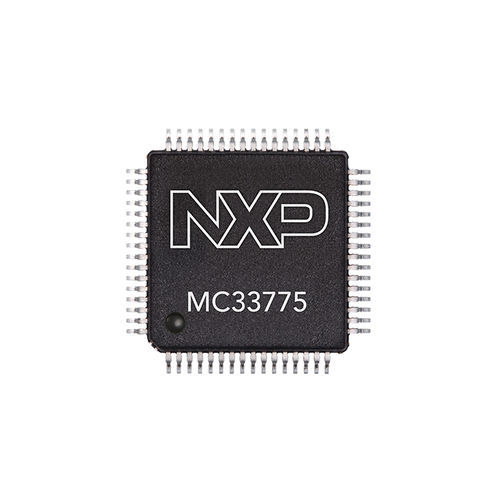

Circuit intégré contrôleur puissance MC33775

Le MC33775A est un circuit intégré de contrôle des cellules de batterie lithium-ion à 14 cellules conçu pour les applications automobiles, telles que les véhicules hybrides et électriques (HEV/EV) et les applications industrielles, telles que les systèmes de stockage d'énergie (ESS). Le dispositif mesure les tensions différentielles de haute précision des cellules ainsi que les températures. Il offre un support ASIL D pour les mesures de tension de cellule, de tension de module et de température. En outre, le dispositif offre un ensemble complet de fonctions d'équilibrage de la tension des cellules passives pour égaliser les tensions des cellules individuelles dans la pile de la batterie. Le dispositif offre une interface périphérique série (SPI) et une interface en guirlande isolée pour la communication avec le MCU hôte. Caractéristiques Caractéristiques générales De 4 à 14 cellules par dispositif Prise en charge de la norme ISO 26262 ASIL D pour les mesures de tension de cellule, de tension de module et de température Mesures de la température externe et de la tension auxiliaire Mesure de la tension du module Équilibrage passif des cellules intégré Equilibrage des MOSFETs jusqu'à 300 mA avec diagnostic Équilibrage simultané Équilibrage contrôlé par temporisateur, tension, température, PWM Communication isolée en guirlande ou SPI Diagnostic, sécurité fonctionnelle et robustesse Programme de longévité des produits
