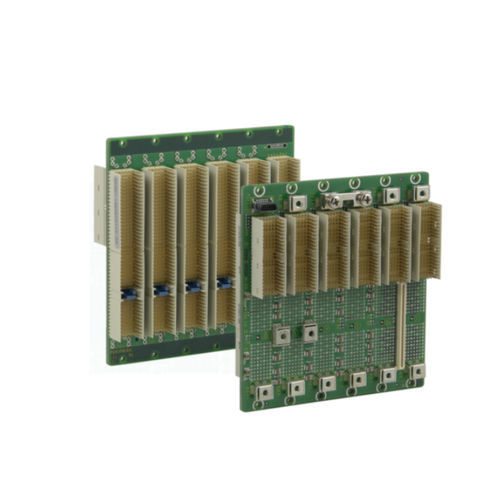

Fond de panier CompactPCI 23006-765

PICMG01-05 emplacements

Connexion et déconnexion de la masse électrique et la masse mécanique au moyen des vis V(I/O) réglable à +3,3 V ou +5 V Raccordement de l’alimentation via Powerbugs (cosses à anneau M4), ou cosses FASTON Couches supérieures réservées aux plans de masse Connecteur Utility pour signaux d'état (SMCQ) Plusieurs cartes fond de panier peuvent être juxtaposées sans perte de slots Excellente élimination du bruit haute fréquence et MTBF très élevé grâce à des condensateurs céramiques Connecteur IPMB (Intelligent Plattform Management Bus) selon PICMG 2.9 CARACTÉRISTIQUES PRODUIT Hauteur en U : 6 U Slot système : Gauche Largeur du slot : 4 F V I/O : 5 V Type de connecteur : HM 2,0 Type de connecteur d’alimentation : Fiches d'alimentation pour cosses de câble M4 Type de connecteur secteur : SMCQ, 12 broches Largeur en mm : 100,59 mm INFORMATIONS COMPLÉMENTAIRES Les cartes fonds de panier CompactPCI nVent SCHROFF présentent les meilleures performances en termes d’intégrité du signal et de valeur MTBF, grâce à des composants CMS, des condensateurs en céramique et des connecteurs press-fit.
