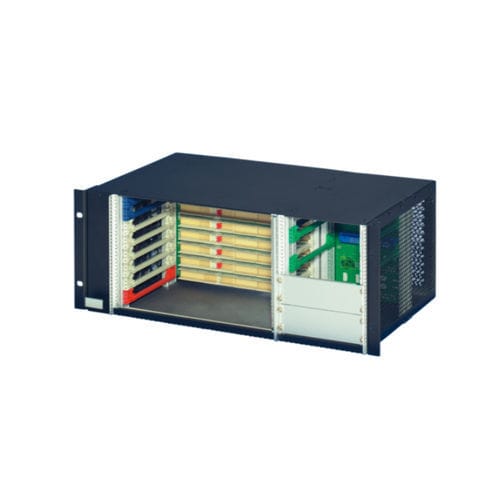

Système CompactPCI/VME 24579-135

Système conforme CEI 60297‐3‐101, ‐102, ‐103 ; IEEE 1101.1, 1101,10/11) ; carte fond de panier, conforme à PICMG 2.16 Système pour intégration horizontale des cartes. Format de carte avant : 6 U, 160 mm de profondeur ; Rear I/O : 6 U, profondeur 80 mm Carte fond de panier monolithique pour (signaux et puissance) CompactPCI 64 bits; PSB (carte fond de panier commutée), PICMG 2.16 ; H.110, 8 slots, 6 U, CompactPCI 64 bits (2 slots Fabric/Switch, 6 slots Node H.110), Slot système à gauche ; bus de raccordement d’alimentation intégré avec connecteurs 2 x P 47 Dissipation thermique par module de ventilation échangeable à chaud, circulation d’air de la gauche vers la droite Prêt à accepter deux alimentations CompactPCI 19" 250 W (3 U,8 F) CARACTÉRISTIQUES PRODUIT Type de produit : Système Nombre de slots : 8 Application : Rackable 19" Type de cartes fond de panier : 6 U CompactPCI avec PSB et H.110 Transfert de données : Bus PCI 64 bits ; GbE Alimentation par slot : 40 W Tension d’entrée AC : 100 à 240 V Direction de la circulation d’air : De gauche à droite Hauteur en U : 4 U Type d’alimentation électrique : (2) Bloc d’alimentation enfichable Avec alimentation électrique : Non Rear I/O : Oui Conformité : PICMG 2.0 R3.0 Profondeur : 275 mm Hauteur en mm : 177 mm INFORMATIONS COMPLÉMENTAIRES Système CompactPCI 4 U avec PSB et H.110, avec panier à cartes horizontal pour huit cartes 6 U, huit cartes RTM et deux alimentations électriques enfichables 3 U CompactPCI. Possibilité d’intégrer jusqu’à quatre alimentations électriques enfichables. Systèmes modifiés disponibles sur demande.
