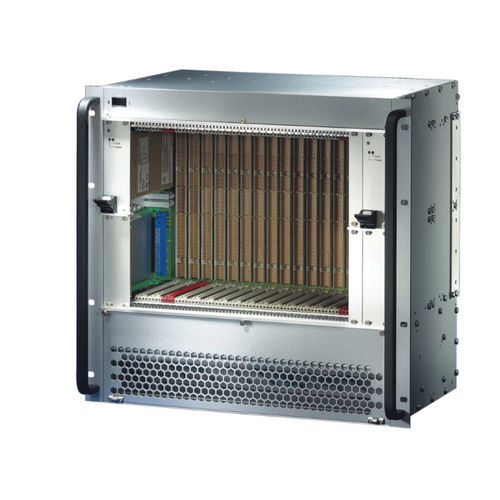

Système CompactPCI/VME 24579-028

Système conforme IEC 60297‐3‐101, ‐102, ‐103 ; IEEE 1101.1, 1101,10/11) ; carte fond de panier, conforme à PICMG 2.16 Système pour intégration verticale des cartes. Format de carte avant : 6 U, 160 mm de profondeur ; Rear I/O : 6 U, profondeur 80 mm Carte fond de panier, PSB (Package Switched Backplane), PICMG 2.16 16 slots, 6 U, 64 bits (2 slots fabric/switch, 14 slots node) Dissipation thermique par une unité de ventilation, de l’avant vers l’arrière Deux alimentations 19" CompactPCI, 300 W (3 U, 8 F), préparé pour l’installation de deux blocs d’alimentation compatibles 19" supplémentaires Prévu pour la surveillance du système à l'aide du Chassis Monitoring Module (CMM) CARACTÉRISTIQUES PRODUIT Type de produit : Système Nombre de slots : 16 Application : Rackable 19" Type de cartes fond de panier : 6 U CompactPCI avec PSB Transfert de données : Bus PCI 64 bits ; GbE Alimentation par slot : 40 W Tension d’entrée AC : 100 à 240 V Direction de la circulation d’air : De l’avant vers l’arrière Hauteur en U : 10 U Type d’alimentation électrique : (2) Bloc d’alimentation AC enfichable Avec alimentation électrique : Oui Rear I/O : Oui Conformité : PICMG 2.0 R3.0 Profondeur : 275 mm Hauteur en mm : 443,7 mm INFORMATIONS COMPLÉMENTAIRES Système CompactPCI 10 U avec PSB pour quatorze cartes 6 U, quatorze cartes RTM et jusqu’à quatre alimentations électriques enfichables 3 U. Systèmes modifiés disponibles sur demande.
