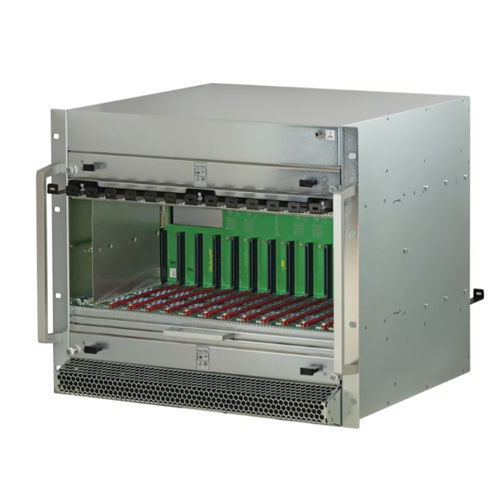

Plateforme MicroTCA sur rack 11890-156

Conformément à la spécification MTCA.4 R1.0 Système 84 F pour 12 modules AdvancedMC Double Full-Size, 2 MCH Single-Full-Size, et 4/2 modules d’alimentation taille simple 6 emplacements de module de transition arrière pour RTM Double Full-Size 1 slot Single Full-Size pour un module de switch JTAG (JSM) Carte fond de panier avec topologie dual star La vitesse des ventilateurs pour la zone avant et arrière peut être réglée séparément via le MCH 2 cassettes de ventilation Hot-swap avec Cooling Unit Manager (CU EMMC), circulation de l'air de la partie avant basse à la partie arrière haute Filtre à air accessible par l’avant CARACTÉRISTIQUES PRODUIT Type de produit : Système Nombre de slots : 12 Type de cartes fond de panier : Dual star topologie CMS, JSM Transfert de données : 40 GbE ; PCIe Gen3 Alimentation par slot : 80 W Direction de la circulation d’air : De l’avant vers l’arrière Hauteur en U : 9 U Type d’alimentation électrique : 2 x (4) Single Full-size PM Avec alimentation électrique : Non Rear I/O : Oui Conformité : PICMG MTCA.4 R1.0 Profondeur : 373 mm INFORMATIONS COMPLÉMENTAIRES Le système est conçu pour des applications à haute performance et à haute disponibilité. Les modules de ventilateur échangeables à chaud avec EMMC en configuration pull assurent un refroidissement adéquat des emplacements avant et arrière. La vitesse du ventilateur est réglable via le MCH. L’espace d’installation séparé JSM empêche qu’un emplacement AMC soit occupé par un module JTAG. Le système peut accueillir jusqu’à quatre modules d’alimentation afin de garantir une alimentation électrique suffisante pour des applications exigeantes.
