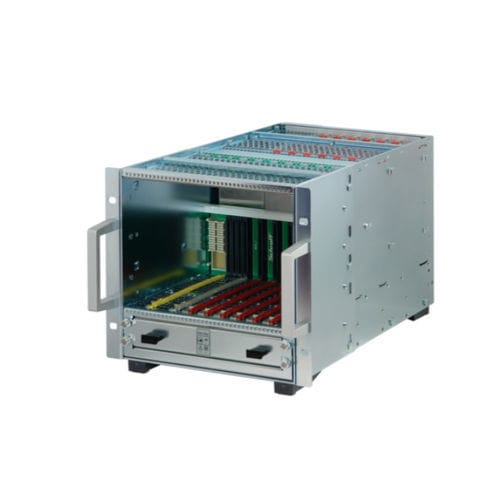

Plateforme MicroTCA sur rack 11850-021

Conforme à la spécification PICMG MTCA.4 R1.0 5 U, Système cube 42 F pour 6 modules AdvancedMC Double Mid‐Size et 1 module Double Full‐Size, 1 MCH Double Full Size et 1 module d’alimentation Double Full Size 6 slots pour module de transition arrière (RTM) Double Mid-Size et un slot pour module Double Full-Size Carte fond de panier avec topologie Star, liaisons directes pour S-ATA/SAS, lignes d’horloge et de déclenchement selon PICMG MTCA.4 Topologie horloge selon PICMG AMC.0 R2.0 Cassette de ventilation Hot‐swap avec Cooling Unit Manager (CU EMMC), circulation d’air de bas en haut, vitesse de rotation des ventilateurs réglable séparément via le MCH pour la zone avant et arrière Filtre à air accessible par l’avant CARACTÉRISTIQUES PRODUIT Type de produit : Système Nombre de slots : 7 Type de cartes fond de panier : Star topologie MTCA.4 Transfert de données : 40 GbE ; PCIe Gen3 Alimentation par slot : 80 W Direction de la circulation d’air : Du bas vers le haut Hauteur en U : 5 U Type d’alimentation électrique : (1) Double Full-size PM Avec alimentation électrique : Non Rear I/O : Oui Conformité : PICMG MTCA.4 R1.0 Profondeur : 373,3 mm Hauteur en mm : 222,25 mm INFORMATIONS COMPLÉMENTAIRES Le système est conçu pour les travaux de développement et les essais en laboratoire. Le module de ventilateur échangeable à chaud avec EMMC assure un refroidissement adéquat des slots avant et arrière avec un faible niveau sonore.
