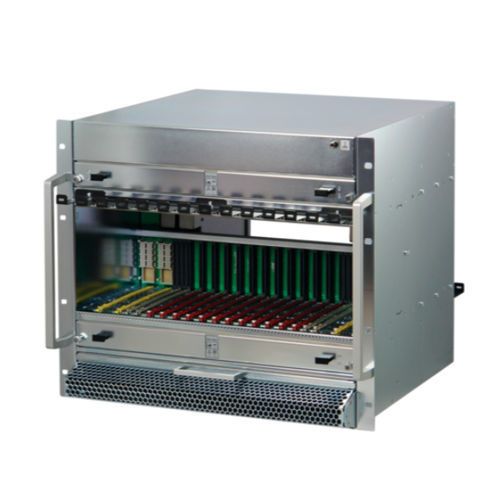

Plateforme MicroTCA sur rack 11850-026

Conforme à la spécification PICMG MTCA.4 R1.0 9 U, Système 84 F pour 12 modules AdvancedMC Double Mid-Size, 2 MCH Double Full-Size, et 4 modules d’alimentation Double Full-Size 12 slots de module de transition arrière RTM Double Mid-Size Carte fond de panier avec topologie dual star, raccordements directs pour S-ATA / SAS, lignes d’horloge et de déclenchement selon PICMG MTCA.4 Topologie Telecom et fabric clock selon PICMG AMC.0 R2.0 2 cassettes de ventilation Hot-swap avec Cooling Unit Manager (CU EMMC), circulation de l'air de la partie avant basse à la partie arrière haute, circulation de l’air de l’avant bas vers l’arrière haut En option, les vitesses des ventilateurs des sections avant et arrière peuvent être réglées séparément via le MCH CARACTÉRISTIQUES PRODUIT Type de produit : Système Nombre de slots : 12 Type de cartes fond de panier : Dual star topologie MTCA.4 Transfert de données : 40 GbE ; PCIe Gen3 Alimentation par slot : 80 W Direction de la circulation d’air : De l’avant vers l’arrière Hauteur en U : 9 U Type d’alimentation électrique : (4) Double Full-size PM Avec alimentation électrique : Non Rear I/O : Oui Conformité : PICMG MTCA.4 R1.0 Profondeur : 373,3 mm Hauteur en mm : 400,05 mm INFORMATIONS COMPLÉMENTAIRES Le système est conçu pour des applications hautes performances associées à une disponibilité élevée pour lesquelles la redondance de tous les composants est nécessaire. Les deux modules redondants de ventilateurs échangeables à chaud avec EMMC en configuration push-pull assurent un refroidissement adéquat des emplacements avant et arrière.
