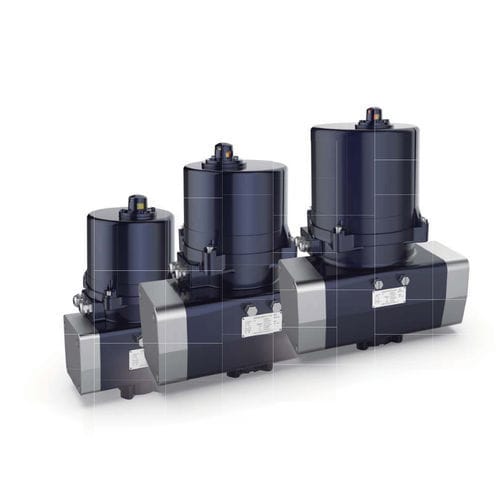

Actionneur rotatif NTQ, SR series

électriqueà pistonà ressort de rappel

L'actionneur électrique à ressort de rappel de la série NTQ/SR est conçu pour le positionnement à sécurité intégrée de vannes ou de registres en cas de perte de la tension d'alimentation. La conception mécanique du ressort de rappel est utilisée pour positionner le dispositif contrôlé en position totalement ouverte ou totalement fermée sans aucune source d'énergie externe. Dans des conditions normales d'alimentation électrique, l'actionneur est lancé par l'équipement entraîné par le moteur et le ressort stocke l'énergie pendant ce temps.Lorsque l'alimentation électrique d'urgence est coupée, le ressort libère l'énergie pour entraîner l'actionneur et garantit que l'équipement et le dispositif reviennent en position de sécurité (ouverture ou fermeture complète).L'ensemble du processus est sûr et stable afin d'éliminer les ruptures de tuyaux (effet de coup de bélier).La partie mécanique de l'actionneur électrique à ressort de rappel comprend les éléments suivants la partie mécanique de l'actionneur électrique à ressort de rappel comprend l'unité d'entraînement, l'unité de stockage de l'énergie et l'unité de verrouillage de l'énergie. Les trois unités constituent un système de chaîne de transmission intégré par entraînement par engrenage. En outre, la commande manuelle optionnelle permet aux opérateurs de faire pivoter manuellement l'équipement ou le dispositif dans une position appropriée et de le verrouiller à l'aide du bouton de verrouillage. Le déverrouillage manuel n'est pas nécessaire pendant le fonctionnement de la commande électrique : Haute performance et fiabilité Entièrement conforme aux normes et réglementations internationales les plus récentes Plus grande capacité d'adaptation à un large éventail de spécifications et à des performances plus élevées en termes de coûts La conception compacte est mieux adaptée à une variété d'applications industrielles
