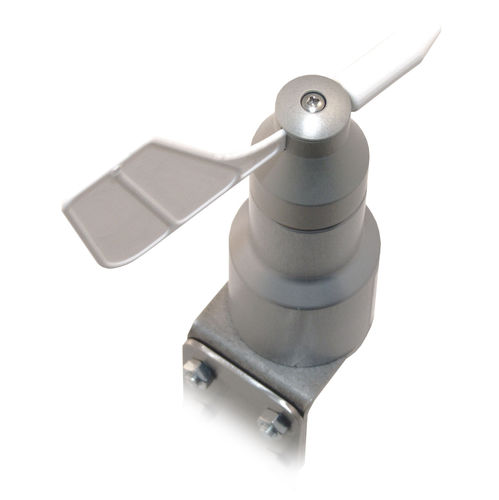

Anémoscope ANTC-D2.2 series

Anémoscope avec direction des ailes et sortie analogique pour applications industrielles La série ANTC-D2.2 a été conçue et construite pour des applications industrielles, en particulier : - Transcriptions pour "Wind Turbine - Analyse historique des enregistreurs de données - Seuils de contrôle pour les suiveurs solaires éoliens et les voiles solaires Toutefois, il est utilisé dans tous les domaines où ils sont des caractéristiques nécessaires de la fiabilité, de la robustesse et de la précision. Le corps du rotor est en aluminium usiné. La tête tourne sur des roulements à billes. L'aile de direction est en fibre de nylon absorbant les chocs et facilement interchangeable. Elle est également dotée d'un connecteur pour une connexion pratique. Chaque transducteur est testé dans une soufflerie équipée d'un certificat d'étalonnage. Caractéristiques mécaniques - Transducteur rotatif en aluminium anodisé monté sur double roulement à billes, avec support en acier inoxydable et connecteur femelle - Assemblage de ± 3° par rapport aux axes verticaux. Ailette vers le haut - Sortie de signal analogique - Plage de mesure de 1° à 360° - Température de fonctionnement de -10°C à +60°C - Température de stockage da -30°C a +80°C - Résistance à la grêle des ailes de corde en nylon de -40°C à +120°C - Aile interchangeable (1+1 aile dans chaque kit) - Connecteur mâle 3 pôles à souder Caractéristiques électriques - Alimentation électrique : 10 - 30 Vdc - Courant nominal de 15mA à 1,5mA - Tension du signal de sortie proportionnelle de 0,51 à 4,50 Vcc révolution complète 360° Dimensions - Rotor du corps : H 122 mm - Corps rotor + support : H 147 mm - Corps rotor + support + connecteur : H 170 mm - Diam. min. du rotor du corps supérieur : 29 mm - Diam. max. du rotor du corps inférieur : 39 mm - Diam. max. tête rotative avec girouette assemblée : 115 mm - Support en acier inoxydable assemblé. Dimensions : H 42 mm / L 39 mm
