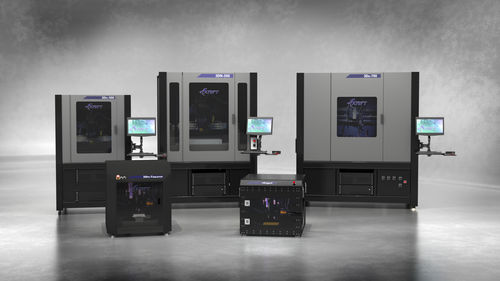

Imprimante 3D pour l'industrie électronique 3Dn series

à grande vitesse3 axesde table

La série 3Dn Factory in a Tool (FiT) est une plateforme de mouvement puissante et robuste, à haute vitesse et haute précision, qui permet de fabriquer des produits en 3D, et pas seulement des pièces, dans une seule machine avec des changements d'outils automatiques, une palette de plus de 10 000 matériaux et des options de post-traitement. Par exemple, ce système de fabrication numérique directe configurable par l'utilisateur peut passer de la CAO à un produit électronique fini entièrement fonctionnel avec des changements d'outils automatiques, l'impression 3D de la structure et du boîtier avec notre tête d'outil d'extrusion de matériau nFD, la micro-distribution conforme et l'intégration de traces conductrices dans la structure avec notre tête d'outil Smartpump™ (pentip aussi petit que 10um, lignes imprimées aussi petit que 20um, et points aussi petit que 50um (selon le matériau)), le prélèvement et le placement de composants électroniques avec notre tête d'outil PNP, et le micro-fraisage de caractéristiques de surface fines avec notre tête d'outil nMill. Ce système contrôle et synchronise plusieurs têtes d'outils, que nous appelons gizmos, en série ou en parallèle. Les options comprennent le frittage, le lit chauffant, le séchage UV, l'intégration laser, la vision industrielle et le balayage pour le suivi de l'axe Z et l'impression conforme, ainsi que la visualisation du processus en temps réel. La série 3Dn FiT est conforme aux normes SMEMA pour la fabrication en ligne, comme dans notre usine en ligne (FiL). Caractéristiques : Configurable par l'utilisateur Plate-forme à portique avec moteurs linéaires - 1 à 5 têtes d'outils, dans n'importe quelle combinaison - Déplacement de 300, 500, 700, 1000, 1500 mm en XY - Standard ou haute précision (résolution de 10nm, répétabilité de 500nm, précision de 1 micron) - Course de 150, 200 mm en Z - 3 axes standard ; ajoutez une platine rotative pour 4 axes ; ajoutez un tourillon sur le modèle de table pour 5 axes Modèle de table : Plate-forme de mouvement à vis à billes de précision
