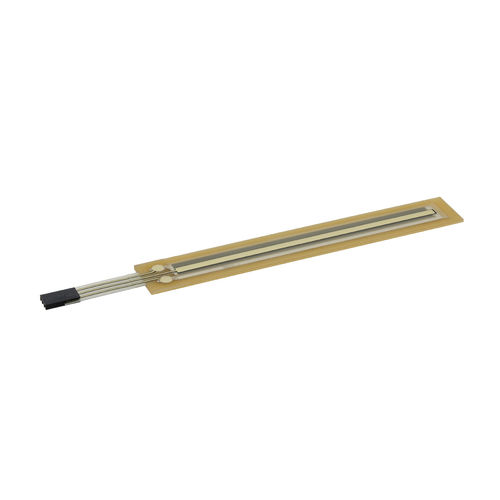

Capteur de position linéaire LFP series

à potentiomètreà résistancede métal

Les capteurs de mesure de position linéaire sont constitués d'un substrat FR4 et d'une feuille de collecteur, séparés par un espaceur.Sur le substrat FR4, la piste du potentiomètre est appliquée par un procédé de sérigraphie.Sur la feuille opposée, la feuille du collecteur, une piste de collecteur à faible valeur ohmique est imprimée. Une pression mécanique, généralement exercée par une simple goupille, met en contact la piste du potentiomètre avec la piste du collecteur.Novotechnik est fermement engagée dans une technologie avec des substrats FR4. Cette technique permet l'utilisation des méthodes standard de la technologie des potentiomètres. Avec nos encres de sérigraphie approuvées et une étape de linéarisation subséquente, des données de durée de vie élevée et de très bonnes valeurs de linéarité peuvent être obtenues tout au long de la durée de vie Lors de l'utilisation de la version actionnée par une goupille, la feuille de couverture, qui absorbe les forces de la goupille d'actionnement, est conçue sous la forme d'un FR4-Prepreg. Par conséquent, le capteur peut fonctionner jusqu'à des températures de +125° C. Les solutions à base de polyester, disponibles sur le marché aujourd'hui, ne résistent pas à ces températures. Les potentiomètres à membrane sont très plats et peuvent être collés sur des surfaces planes dans la forme requise. Outre les conceptions linéaires, des systèmes rotatifs peuvent également être produits Un autre avantage est la structure hermétiquement fermée du potentiomètre à membrane. La saleté, la poussière ou l'humidité ne peuvent pas pénétrer dans le capteur, ce qui permet de l'utiliser dans un environnement difficile. Il faut souligner que la manipulation est très simple, car la piste sensible du potentiomètre est protégée par la feuille de couverture.
