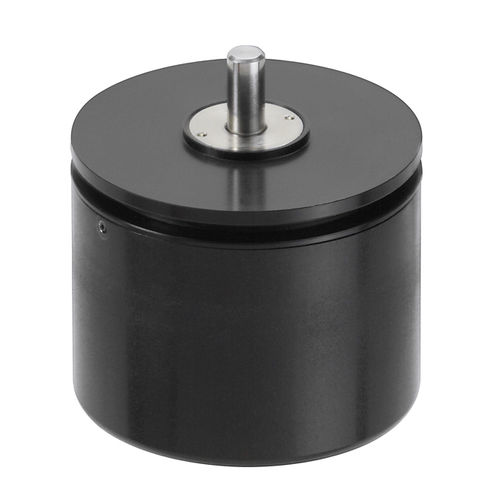

Capteur de position rotatif AW-360

à potentiomètre à plastique conducteurde métalIP65

Capteur rotatif absolu de haute précision de conception robuste, avec tension de sortie sans discontinuité sur 360 ° Capteur rotatif de haute précision de conception robuste, avec tension de sortie sans discontinuité sur 360° sortie sans discontinuité sur 360° - très haute linéarité absolue - interchangeable avec ajustement non électrique - résolution et répétabilité garanties de 12 bits - longue durée de vie - 50 x 106 mouvements - classe de protection IP 65 Ce potentiomètre a été conçu pour être utilisé comme codeur angulaire absolu sur 360°. En plus d'une utilisation analogique directe, il peut être utilisé en combinaison avec un convertisseur A/D externe. Dans ce cas, l'unité fonctionne comme un transducteur d'angle avec une résolution de 12 bits et une précision absolue de 10 ou 11 bits. Le transducteur ne nécessite que 6 connexions, et celles-ci sont réalisées via une fiche et une prise étanches à 6 pôles. Contrairement aux limitations rencontrées avec d'autres potentiomètres, qui ont une bande morte de quelques degrés non utilisable, grâce à ses deux frotteurs et à son circuit hybride, l'AW 360 ZE peut être utilisé sur les 360° de rotation.Les tensions de réinitialisation au début et à la fin de la dent de scie sont bien définies, et il n'y a pas de tolérance d'angle de fonction comme c'est normalement le cas avec les potentiomètres. Ces caractéristiques, ainsi que le fait que la tension de sortie maximale est déterminée par la tension appliquée, signifient que les unités peuvent être interchangées ou remplacées sans qu'il soit nécessaire de procéder à un ajustement ou à un réglage électrique. Lorsque l'on tourne l'essieu vers l'intérieur (vue sur le bout de l'arbre), le signal augmente. Autres signaux de sortie sur demande.
