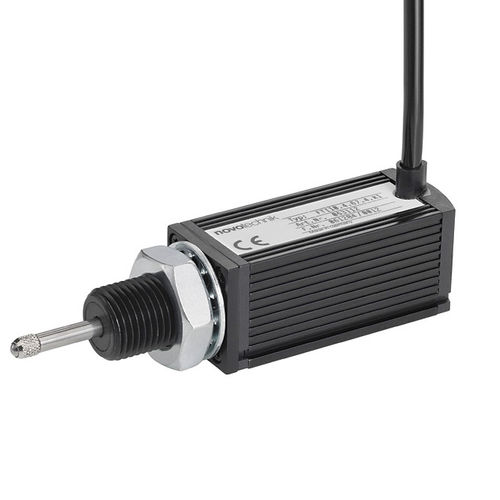

Capteur de position linéaire FTI series
sans liaison mécaniqueinductifLVDT

capteur de position linéaire
capteur de position linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire
Contact / sans contact
sans liaison mécanique
Technologie
inductif, LVDT
Signal de sortie
analogique
Objet à mesurer
de métal
Indices de protection
IP67, IP50
.autres caractéristiques
absolu, robuste, de précision
Plage de mesure

10 mm
(0,39 in)

Température ambiante

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Transducteur de précision absolue avec montage central, durable car mesure sans contact ; complètement encapsulé dans un boîtier robuste, précision résistante à la température grâce à un enroulement de régulation supplémentaire Le capteur de précision inductif FTI est utilisé pour transformer des trajets courts en signaux électriques analogiques à l'aide d'un transformateur différentiel avec un noyau amovible, situé sur un axe de mesure qui est pressé contre l'objet à mesurer par un ressort intégré. Le capteur est alimenté par une tension continue à partir de laquelle un oscillateur intégré génère une tension alternative pour alimenter le transformateur différentiel.Les tensions secondaires du transformateur sont rectifiées dans un démodulateur intégré. L'oscillateur et le démodulateur sont dé-signés en utilisant la technologie hybride. Le courant de sortie est strictement proportionnel au déplacement du noyau et donc à la trajectoire mesurée. Les capteurs sans contact sont pratiquement exempts d'entretien et d'usure et se distinguent par une reproductibilité, une résolution et une linéarité parfaites. L'échange peut se faire sans recalibrage. Les champs magnétiques n'ont aucun effet sur le signal mesuré. Le capteur de précision est disponible dans les classes de protection IP50 et IP67 et, grâce à son boîtier entièrement encapsulé et aux propriétés de compensation de température de sa bobine de contrôle, il peut être utilisé dans des conditions d'exploitation environnementales extrêmes.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Novotechnik
