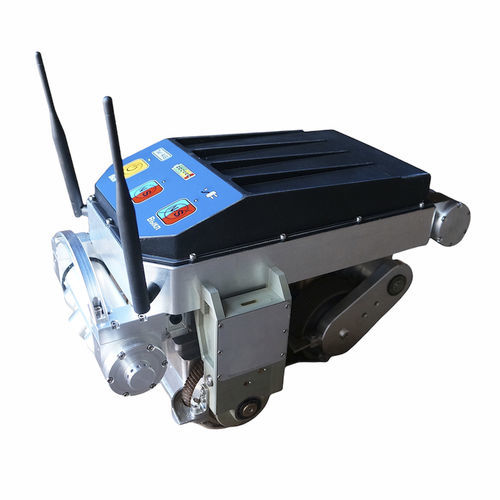

Détecteur de défauts par ultrasons A2072 INTROSCAN

magnétiquepour pipelinepour structure métallique

Inspection en ligne, scanner robotisé autonome - détecteur de défauts Le scanner peut être inséré dans les trappes de trou d'homme disponibles, les lignes de bougies à partir de DN 300 mm, les trous d'accès 320х240 mm. L'inspection en ligne des pipelines est possible sans opérations de nettoyage supplémentaires, le scanner se déplaçant le long de la conduite en passant par les zones contaminées. L'inspection du métal de base et des joints soudés des éléments de la canalisation est réalisée à l'aide d'un système de télévision optique (inspection visuelle et dimensionnelle) et de réseaux d'antennes avec des transducteurs acoustiques à contact sec (inspection ultrasonique à ondes guidées, onde horizontale de cisaillement ; onde SH). Le scanner peut être inséré par les trappes de trou d'homme disponibles, les lignes de bougies d'allumage à partir de DN 300 mm, les trous d'accès 320х240 mm. L'unité d'inspection par ultrasons est basée sur des transducteurs ultrasoniques à contact sec (DPC) permettant l'émission et la réception d'ondes ultrasoniques dans la paroi du tuyau sans contact avec le liquide - uniquement par le biais de la friction entre le protecteur en céramique du transducteur et la surface métallique. Un ensemble de 32 transducteurs DPC forme un réseau d'antennes (AA) phasé dans la direction souhaitée et façonnant des ondes ultrasonores guidées dans la paroi de la conduite. La gamme de fréquences s'étend de 20 à 80 kHz (recherche de défauts d'une hauteur supérieure à 10 % de l'épaisseur de la paroi du tuyau, longueur d'inspection effective jusqu'à 4 000 mm). Le système de télévision optique du scanner permet un examen visuel en cours de processus lors de l'inspection en ligne. Le système de télévision optique comprend une caméra HD avec une matrice de 5 mégapixels et un objectif de caméra avec un angle de prise de vue de 180 degrés, deux projecteurs LED et un entraînement par balayage du module dans un plan vertical.
