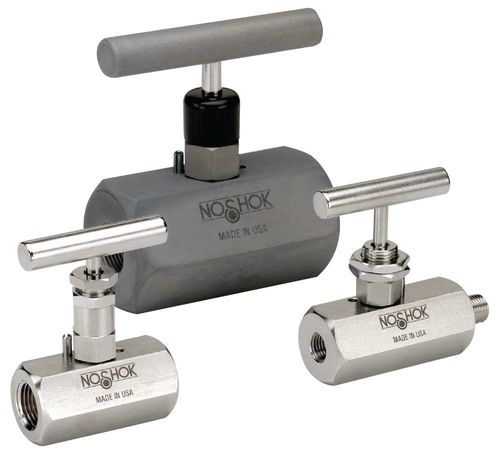

Vanne à pointeau 400

manuelled'arrêtpour vapeur

Test de fuite à 100% d'hélium à 1 x 10-4 ml/s pour une performance et une fiabilité garanties La tige anti-déflagrante fournit un joint de tige secondaire en position d'ouverture totale Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE ou en graphite en option (certaines tailles NPT uniquement) Toutes les tiges sont en acier inoxydable 316 Tous les filetages de la tige sont roulés pour plus de solidité et de facilité d'utilisation Chapeau d'une seule pièce avec un joint métal sur métal pour le corps de la vanne sous les filets du chapeau Goupille à ressort fendue pour éviter tout desserrage accidentel Capuchon anti-poussière en vinyle pour le capot et la tige (sans emballage) Matériaux - Acier zingué et nickelé, acier inoxydable 316 électropoli Connexions - 1/4", 3/8", 1/2", 3/4", 1", 1-1/4" et 1-1/2" NPT 7/16"-20 UNF (#4 SAE, J1926) Configurations mâle-femelle, femelle-femelle, en ligne et en angle Pression nominale* - 10 000 psi à 200 °F pour les NPT de 1/4" à 1/2" NPT 8 000 psi à 200 °F pour un NPT de 3/4" à 1-1/2" NPT Taille de l'orifice - 1/4" - 1/2" NPT : 0,187" 3/4" - 1-1/2" NPT : 0.438" Coefficient de débit - 1/4" - 1/2" NPT : CV 0,44 3/4" - 1-1/2" NPT : CV 2,70 Joint et type de vapeur - Toutes les tiges en acier inoxydable 316 avec un joint torique en FKM et une bague d'appui en PTFE sous les filets, garniture en PTFE ou en graphite en option pour 1/4", 3/8" et 1/2" NPT uniquement Options - Montures des panneaux, matériaux des joints toriques, poignées, garnitures, tige de régulation et embouts de tige Poids - Environ 1,3 lb jusqu'à 1/2" Environ 4,5 livres, grand hexagone, femelle-femelle Environ 6 livres. Grand Hexagone, Mâle-Femelle
