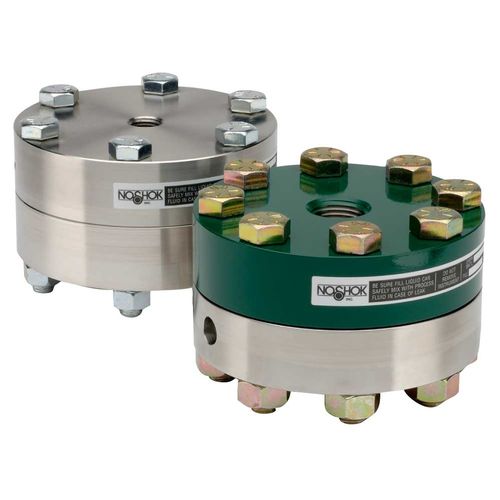

Séparateur à membrane avec fixation par bride 1 series

pour manomètrede process

Conçu pour isoler l'instrument de mesure de la pression des températures élevées ou des fluides de traitement corrosifs ou visqueux Peut être utilisé pour le montage à distance d'instrument(s) de pression avec capillaire, voir options et accessoires ci-dessous Utilise une membrane remplaçable serrée entre les boîtiers métalliques à brides avec un joint torique pour créer un raccord sans fuite Taille des raccordements de 1/4" NPT à 1-1/2" NPT Le raccordement à l'orifice de rinçage est une option disponible qui permet de nettoyer les zones mouillées du joint ou de purger le processus sans retirer l'unité de la ligne Lors de la sélection, il faut tenir compte de la taille de l'instrument, de la plage de pression, de la composition du milieu, de la température ambiante et de fonctionnement, ainsi que de la pression de service maximale Des capillaires et des éléments de refroidissement sont disponibles pour les températures de processus élevées, voir les options et les accessoires ci-dessous Le liquide de remplissage doit être compatible avec les milieux de traitement, c'est-à-dire que la glycérine peut devenir volatile en conjonction avec un agent oxydant puissant tel que le chlore, des formes d'oxygène ou de peroxyde et des acides nitriques Type de joint - Fileté avec diaphragme remplaçable. Bride disponible sur demande. Instruments - Type - Taille - Pression minimale - Pression maximale Jauges - 2-1/2" à 6" - 0 psig à 30 psig - 0 psig à 2.000 psig (10H - 5.000 psig) Transducteurs - - - 0 psig à 30 psig - 0 psig à 2.000 psig (10H - 5.000 psig) Interrupteurs - - - 0 psig à 30 psig - 0 psig à 2.000 psig (10H - 5.000 psig)
