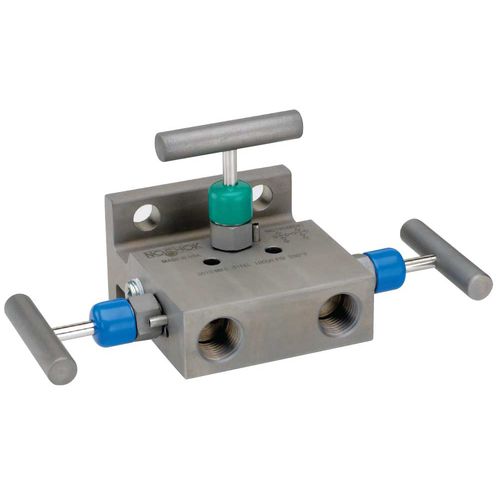

Manifold 3 voies 3 series

en acier inoxydabled'isolementà bride

Disponible en version bloc, simple bride ou double bride pour une installation à distance ou directe Conçu pour être utilisé avec des transmetteurs de pression différentielle incorporant deux vannes d'isolement et une vanne d'égalisation dans la mesure de la pression différentielle Test de fuite à 100% d'hélium à 1 x 10-4 ml/s pour une performance et une fiabilité garanties Les vannes à siège dur de la série 3010 ont une pression nominale de 10 000 psi à 200 °F Les vannes à siège souple de la série 3110 ont une pression nominale de 6 000 psi à 200 °F Les vannes à siège souple de la série 3110 sont également équipées d'un siège en Delrin® remplaçable et d'un passage direct pour un débit bidirectionnel de grande capacité et un nettoyage facile La tige anti-déflagrante fournit un joint de tige secondaire en position d'ouverture totale Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE ou en graphite en option Toutes les tiges sont en acier inoxydable 316 Tous les filetages de la tige sont roulés pour plus de solidité et de facilité d'utilisation Chapeau d'une seule pièce avec un joint métal sur métal pour le corps de la vanne sous les filets du chapeau Goupille à ressort fendue pour éviter tout desserrage accidentel Capuchons anti-poussière en vinyle pour les capots et les tiges (sans emballage) Matériaux - Acier zingué et nickelé, acier inoxydable 316 électropoli Connexions - Bride-bride, 1/2" NPT-bride, 1/2" NPT-1/2" NPT Pression nominale - Siège dur : 10 000 psi à 200 °F Siège souple : 6 000 psi à 200 °F
