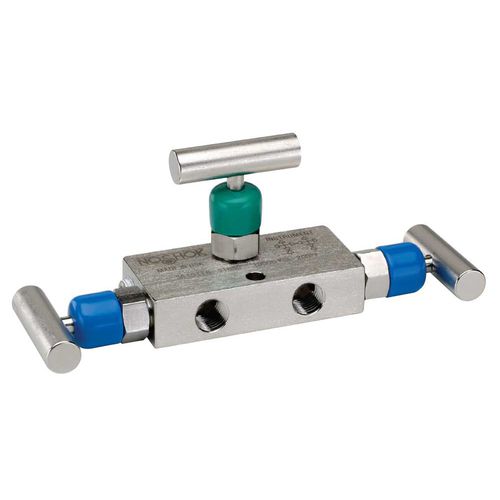

Manifold 3 voies 3 series

en acier inoxydabled'isolement

La conception compacte est idéale pour les installations où l'espace est limité, comme derrière les panneaux ou dans les armoires Conçu pour être utilisé avec des transmetteurs de pression différentielle incorporant deux vannes d'isolement et une vanne d'égalisation dans la mesure de la pression différentielle Test de fuite à 100% d'hélium à 1 x 10-4 ml/s pour une performance et une fiabilité garanties Les soupapes à pointe souple sont dotées d'une tige brevetée en Delrin® non rotative et d'un joint métal contre métal (brevet américain 6,820,857) Les vannes à siège dur de la série 3610 ont une pression nominale de 10 000 psi à 200 °F Les valves à pointe souple de la série 3710 ont une pression nominale de 6 000 psi à 200 °F La tige anti-déflagrante fournit un joint de tige secondaire en position d'ouverture totale Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE ou en graphite en option Toutes les tiges sont en acier inoxydable 316 Tous les filetages de la tige sont roulés pour plus de solidité et de facilité d'utilisation Chapeau d'une seule pièce avec un joint métal sur métal pour le corps de la vanne sous les filets du chapeau Capuchons anti-poussière en vinyle pour les capots et les tiges (sans emballage) Le joint breveté entre le corps et le chapeau, métal contre métal, est conçu pour augmenter considérablement la plage de pression de la soupape (brevet américain 7,758,014) Matériaux - Acier zingué et nickelé, acier inoxydable 316 électropoli Connexions - 1/4" NPT Pression nominale* - Siège dur : 10 000 psi à 200 °F Siège souple : 6 000 psi à 200 °F Taille de l'orifice - 0,141" Coefficient de débit - CV 0,44
