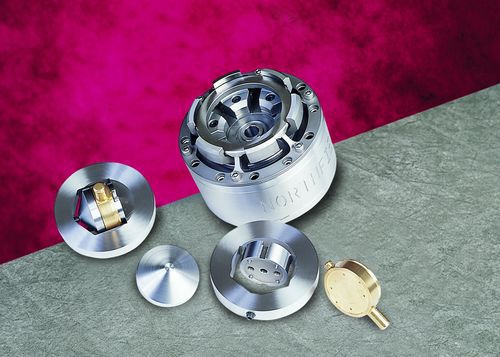

Mandrin de tournage à diaphragme

automatique6 morsde précision

Northfield Precision a proposé une solution de serrage à Chicago Dial Indicator, l'un des principaux fabricants américains d'indicateurs électroniques et mécaniques. Un mandrin à diaphragme Northfield de 6 pouces à 10 000 tr/min, totalement étanche, avec un T.I.R. de 1 micron, avec des mâchoires et une butée spéciales, a été utilisé pour améliorer et augmenter la production de l'usinage des deux alésages qui guident la tige de l'indicateur. Ces alésages doivent être parfaitement alignés pour que l'indicateur soit précis. Deux dispositifs sont utilisés pour maintenir le boîtier de l'indicateur en laiton avant que le dispositif et le boîtier ne soient placés dans le mandrin. Un côté est usiné, le dispositif est retourné et le second côté est usiné. Un alignement de 1/10 000 T.I.R. est obtenu d'un alésage à l'autre.
