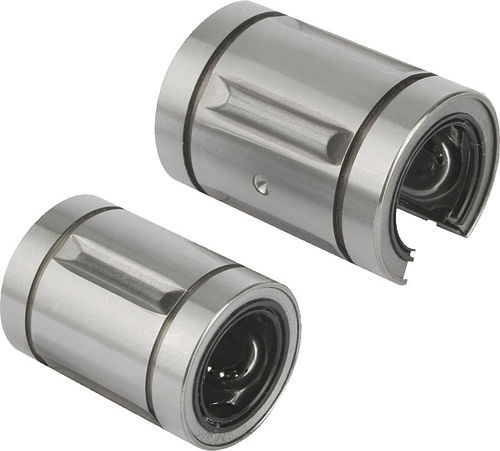

Douille de guidage linéaire à billes 21505ouverte
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- à billes
- Configuration
- ouverte
- Diamètre
Min: 22 mm
(0,866 in)Max: 47 mm
(1,85 in)- Charge statique
714 N, 1 092 N, 1 610 N, 2 590 N, 3 920 N
Description
Matière :
Enveloppe extérieure : acier à roulement.
Cage en acier.
Billes : acier.
Nota:
Les paliers linéaires à billes correspondent à la série 3 selon ISO 10285, avec joint
d'étanchéité des deux côtés. Les paliers linéaires à billes sont équipés d'une cage
en acier. Les paliers à billes sont fixés par des anneaux élastiques suivant DIN
471/472.
Tolérances recommandées :
Arbre : h6
Corps : H7
Les paliers linéaires à billes munis de joint d'étanchéité des deux côtés doivent être
graissés avant le montage.
Les capacités de charge indiquées sont valables pour l'utilisation d'arbres trempés
et rectifiés.
