Dispositif d'ajustement 29210

Dispositif d'ajustement - 29210 - norelem - Éléments standard mécaniques
Dispositif d'ajustement - 29210 - norelem - Éléments standard mécaniques
Dispositif d'ajustement - 29210 - norelem - Éléments standard mécaniques - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Description

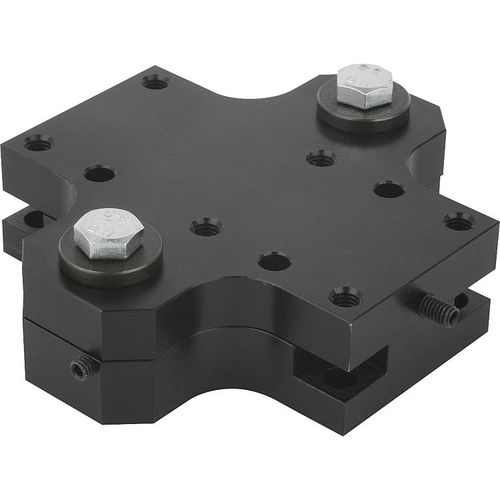

Système de réglage Matière : Aluminium EN AW-6060. Finition : Anodisé, noir. Nota : Les systèmes de réglage sont utilisés pour un ajustement exact des éléments suivant les axes X-Y. Les jeux de fabrication dans la structure mécanique peuvent ainsi être compensés. Systèmes adaptés pour le socle simple et double. La position des trous permettent de monter les systèmes de réglage après les socles. Réglage X : ±3 mm Réglage Y : ±3 mm Indication de dessin : Tolèrance de position des alèsages : ±0,01 Tolèrance de position des trous de positionnement : ±0,1 FS = Vis de blocage (2x) JS = Vis de rÈglage (4x)

VIDÉO
