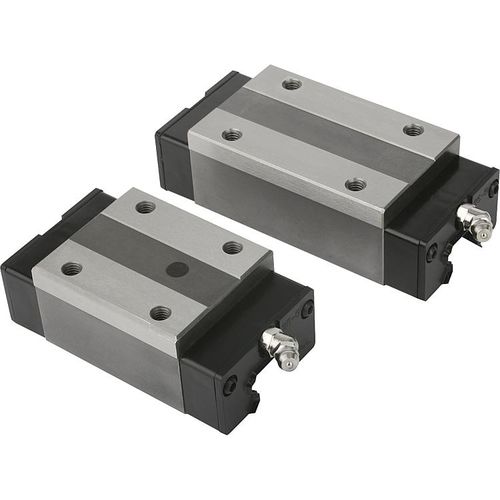

Chariot de guidage
Matière :
Corps : acier de traitement.
Billes : acier à roulement.
Pièces de renvoi en plastique.
Finition :
Naturelle.
Nota :
Chariot de guidage standard équipé d‘un guidage à billes en fonction de la précision N sans précontrainte (Z0). Joint d‘étanchéité des deux côtés. Finition profilés avec quatre rangées de bille. Les voies de roulement des rails en profilé sont disposées sous un angle de 45° ce qui permet de supporter des charges venant de toutes les directions.
Valeurs dynamiques élevées : v = 5 m/s.
Température d'utilisation en mode continu 80 °C max.
Sur demande :
Différentes classes de précision et de précontrainte sont disponibles.
Indication de dessin :
1) Bord de butée rectifié
