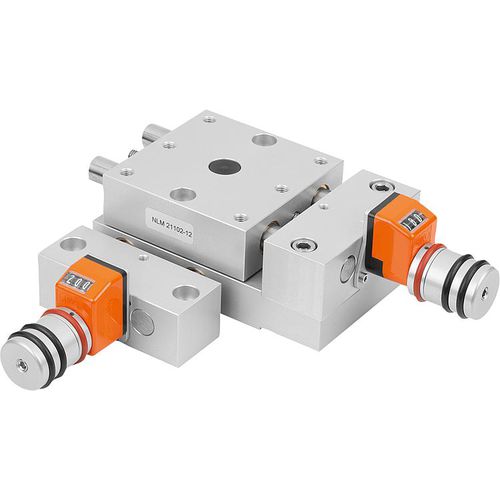

Table de positionnement linéaire 21132

de précisionavec indicateur de position

Table croisée courte avec indicateur de position Matière : Palier support et chariot : alliage d’aluminium anodisé. Colonnes de guidage : Inox rectifié. Vis : Inox, filetage roulé. Guidage : paliers lisses, sans entretien. Indicateur de position : plastique. Finition : Jeu radial du guidage inférieur à 0,02 mm, jeu axial nul. Vis autobloquante, avec dispositif de serrage supplémentaire. Nota : Les guidages pratiquement exempts de jeu et l’absence absolue de jeu au niveau de la vis rendent inutile les opération de rattrapage de jeu. Indicateur de position numérique avec une précision d‘affichage de 0,1 mm, chiffres dans l‘ordre croissant et rotation dans le sens des aiguilles d‘une montre. La valeur d‘affichage peut être réglée en tournant la bague d'entraînement rouge sans l'aide d'outil. L‘indicateur de position peut être monté dans 4 positions au moyen d'une vis. Le principe de construction modulaire des tables croisées permet de combiner aisément les tables de positionnement, tables élévatrices et autres accessoires de la même catégorie. Indication de dessin : Position de montage de l'indicateur de Position : a) en haut (standard) b) à droite c) en bas d) à gauche
