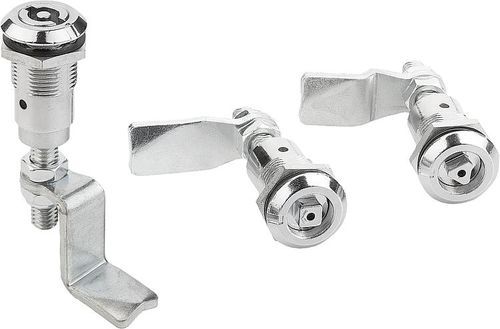

Loquet à compression 05575

1/4 tourréglable

Verrou quart de tour à compression avec hauteur de came réglable Matière : Boîtier, manette et écrou : zinc injecté haute pression. Joint plat : CR. Lame : acier. Finition : Boîtier et manette : chromé. Écrou et lame : zingué. Nota : Les verrous quart de tour à compression sont principalement employés pour des portes et des éléments qui requièrent une pression de compression supérieure du joint. Utilisable à gauche ou à droite. Le processus de fermeture se déroule donc toujours dans le sens des aiguilles d'une montre. Le verrou quart de tour peut être installé pré-monté. Anti-vibration grâce à un enclenchement à ressort en position finale « verrouillé ». Testé en conformité avec les normes NF EN 60068-2-64 (vibrations) et NF EN 60068-2-27 (chocs), norme de test 61373. Résistant aux vibrations conformément aux exigences des applications ferroviaires de catégorie 1, classe B (= exigences les plus rigoureuses). Étanchéité à l'eau et à la poussière (protection IP65). Commander la lame séparément dans la version souhaitée. Les lames sont compatibles avec tous les boîtiers. Fonction : En tournant le mécanisme d'actionnement vers la droite, la came tourne de 90° et est amenée en position de fermeture. En poursuivant la rotation de 90° supplémentaires, la came est déplacée en position axiale par le biais du filetage et la pression de compression est ainsi augmentée. La course de serrage est de 6 mm. Avec marquage sur le corps pour la position « verrouillé ». Accessoires : Clé 05586 Indication de dessin : Actionnement : a) Carrè 8 mm b) Double barre 3 mm c) Double barre 5 mm d) Triangulaire 8 mm
