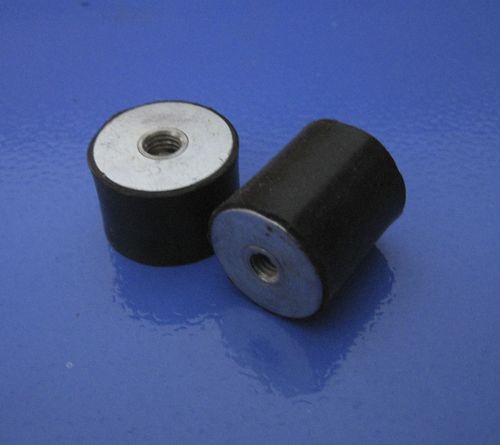

Support antivibratoire cylindrique BS-C series

en élastomèrepour soufflanteamortisseur de vibrations actif

FONCTIONNEMENT ET INSTALLATION Leur élasticité est beaucoup plus grande dans toutes les directions parallèles aux armatures que dans la perpendiculaire direction. Le caoutchouc fonctionne en compression ou en cisaillement selon la direction il est placé au moment de l'installation. Cette orientation se fait en fonction de l'utilisation et de l'objectif. Il est donc installé avec des écrous ou des vis selon le modèle choisi, avec une pièce l'un fixé au châssis fixe et l'autre à la machine à suspendre. DEMANDES Les types BS-C sont particulièrement adaptés à une installation sur de petites motopompes, motoventilateurs, séchoirs, tamis, compacteurs, machines à laver, moteurs électriques, les panneaux de contrôle embarqués, les appareils de mesure, les armoires de commande, les microphones, tubes fluorescents, etc. Type - Dureté - Charge maximale - Statique - Dimension en mm Déviation - H - D - S - M I.R.H.D - kg - mm BS-C30/30 - 60 - 40 - 2,7 - 30 - 30 - 8 - M8 BS-C40/30 - 60 - 76 - 2,5 - 30 - 40 - 10 - M10 BS-C50/35 - 60 - 120 - 3.9 - 35 - 50 - 10 - M10 BS-C75/40 - 60 - 300 - 4,8 - 40 - 75 - 12 - M12 BS-C100/60 - 60 - 520 - 5,3 - 60 - 100 - 14 - M16
