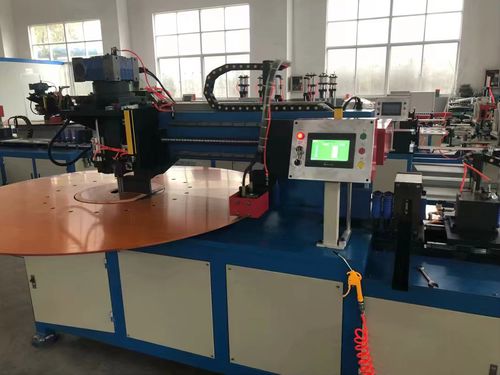

Cintreuse hydraulique

de tubesde profilésde découpe

1. Principe de travail 1.1. La machine à cintrer est principalement composée d'un chargeur de bobines, d'un dispositif de redressement, d'un dispositif de première alimentation, d'un dispositif de coupe, d'un dispositif de deuxième alimentation, d'un dispositif de cintrage et d'une table de travail rotative, d'un bâti de machine, d'un système de contrôle, etc. Toutes les actions sont commandées par un système hydraulique et des servomoteurs, ainsi que par un contrôle PLC. La machine à plier est conçue pour les machines importées d'Europe de ce type. Les étapes et le processus des actions sont les mêmes. Entre-temps, nous l'avons également améliorée pour qu'elle soit plus raisonnable. Pour comparer la cintreuse Heima, qui est une cintreuse de marque d'une autre société, les actions et le processus de la cintreuse Heima ne sont pas du tout raisonnables, ils doivent être améliorés. Le déraisonnable est principalement sur les deux points suivants, Premièrement, les roues de la structure ne sont pas raisonnables. Comme nous le savons, le pas des rangées de tubes pour les évaporateurs à ailettes obliques est faible, et la machine à cintrer doit cintrer 10 tubes une fois, donc, les roues de cintrage doivent être fines et longues, donc sa rigidité est mauvaise. De cette façon, si les extrémités supérieure et inférieure des roues ne sont pas renforcées par une plaque de connexion, le profil de cintrage des 10 tubes ne sera pas le même, de même que la forme R et les angles ne seront pas les mêmes. La qualité du cintrage ne peut donc pas être assurée. Deuxièmement, la disposition de la station de découpe n'est pas raisonnable. Elle doit être disposée après l'alimentation, et doit ajouter une alimentation secondaire, de cette façon, elle peut avancer autant que possible, pour que le dernier moment de l'alimentation avance autant que possible, pour ne pas avoir de raclage. Ainsi, on économise du temps, du travail et des matériaux.
